Détecteurs de défauts de laboratoire FD800

Gamme complète de jauge de laboratoire pour la détection de défauts et d’épaisseur de matériaux.

La gamme de détecteurs de défauts de laboratoire FD800 offre une technologie de détection de défauts dernier cri et des capacités de mesure d’épaisseur de matériaux très avancées.

Conçues pour une utilisation en laboratoire, ces jauges constituent l’outil idéal pour tous vos besoins de détection de défauts.

Le détecteur de défauts de laboratoire Elcometer FD800 existe en deux modèles : FD800DL et FD800DL+.

La fonction ‘Gain corrigé en fonction du temps’ (TCG) compense automatiquement l’atténuation du son à travers un matériau et augmente de fait considérablement les performances de la jauge.

Grâce à la fonction de lots en grille du FD800DL+, l’utilisateur peut entrer la mention ‘OBSTRUCT’ dans la grille pour signaler un endroit inaccessible pour la mesure.

Le FD800DL+ possède une mémoire interne de 6Gb et un emplacement pour une carte SD de 64 Gb pour une fonction acquisition de données complète et une sortie RS232 vers le logiciel de gestion des données ElcoMaster®.



FD800 Flaw Detection Caractéristiques:

  • Ecran couleur QVGA TFT Blanview pour une visibilité exceptionnelle à la lumière du jour
  • Outils de dimensionnement : DAC, AWS, TCG, DGS
  • Fréquence de répétition d’impulsion : 8 à 333 Hz, réglable
  • Taux de rafraichissement de l’écran : 60 Hz
  • Détection : Z-Cross, Flanc & Pic
  • Automatique : zéro sonde, reconnaissance sonde, et compensation de la température
  • Mesure : nombreux modes pour répondre à diverses applications
  • Grande capacité mémoire : 6 Gb interne & jusqu’à 64 Gb par carte SD externe
  • Nombreux formats : grille alpha-numérique et séquentielle avec identifiant auto
  • Autonomie de la batterie jusqu’à 12 heures
  • Transfert vers le logiciel de gestion des données ElcoMaster®





Pulsed Echo (P-E) Measurement Mode Echo Echo (E-E) Measurement Mode Pulsed Echo Temp Comp (PETP) Measurement Mode Pulsed Echo Coating Thickness (PECT) Measurement Mode Echo Echo Verify (EEV) Measurement Mode Coating Thickness (CT) Measurement Mode Automatic Gain Control (ACG) B-Scan A-Scan

 Distance Amplitude Correction (DAC) American Weld Standard (AWS) AVG/DGS Time Corrected Gain (TCG)

caractéristiques techniques

Modèle & Code article FD800+& FD800DL+
Affichage valeurs épaisseur matériau

Affichage coupe transversale B-Scan

Affichage valeurs B-Scan

Affichage barre scan

Affichage épaisseur revêtement

Affichage A-Scan Rectifié +,Rectifié -, Forme Onde Complète (RF)
Modes Détection de Défauts TRIG, DAC, AWS, TCG, Passage à Zéro, Flanc, Pic
Mode de Mesure1 PE, PETP (Compensation Temp.),
EE (ThruPaint™), EEV, CT (Coating) & PECT
Cadence de mesure (mode épaisseur)
Manuel
Mode Scan
Affichage barre scan
4 mesures par seconde
32 mesures par seconde
6 mesures par seconde
Précision de Mesure2 PE:      0,63 – 30.480mm (0,025 – 1.200 pouces)
PETP: 0,63 – 30.480mm (0,025 – 1.200 pouces)
EE:      1,27 – 102mm (0,050 – 4,000 pouces)
EEV:   1,27 – 25,4mm (0,050 – 1,000 pouces)
CT:      0,01 – 2,54mm (0,0005 – 0,100 pouces)
PECT: 0,63 – 30.480mm (0,025 – 1.200 pouces)
PECT: 0,01 – 2,54mm (0,0005 – 0,100 pouces)
Précision de Mesure2

±0,01mm (±0,001 pouces)

Measurement Resolution 0,01mm (0,001 pouces)
Velocity Calibration Range 256 – 16.000m/s (0,0100 – 0,6300po/ms)
Fonctions supplémentaires:
Mode Scan Grande Vitesse

Mode Différentiel

Mode Alarme Limite

Vitesse affichage B-Scan vitesse affichage réglable
Réglages d’étalonnage 6 config. usine & 64 config. utilisateur
transférables vers ou à partir des archives PC
Portes 3 portes entièrement ajustables :
start, stop, largeur & seuil
Amortissement réglable ; impédance adaptée pour optimiser les performances du transducteur
Type de Générateur d’Impulsion FD800DL: deux générateurs d’ondes carrées réglables.
FD800DL+: deux générateurs de rafales tonalités
Gain contrôle de gain automatique (AGC) ou
manuel avec plage 110 dB (résolution 0,2 dB)
Minutage TCXO de précision à action unique
100 MHz 8 bit numériseur ultra basse puissance 8 bit
Acquisition de Données • 8.000 avec images A/B-scan & configs jauge
•210.000 – revêtement, matériau, épaisseur min, max
• aquisition séquentielle & grille
•identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
Options d’étalonnage 1 & 2 points, vélocité et type matériau
Reconnaissance Sonde automatique
Correction erreur propagation V/duale automatique
Zéro Sonde automatique
Caractéristiques du Mode de Détection de Défauts
Etalonnage Automatique: Longitudinale (droite) ou transversale (angle)
Types de Sonde: Contact simple, dual, retard & angle
Table Vélocité Matériau: Contient des vélocités longitudinales &
transversales pour différents matériaux

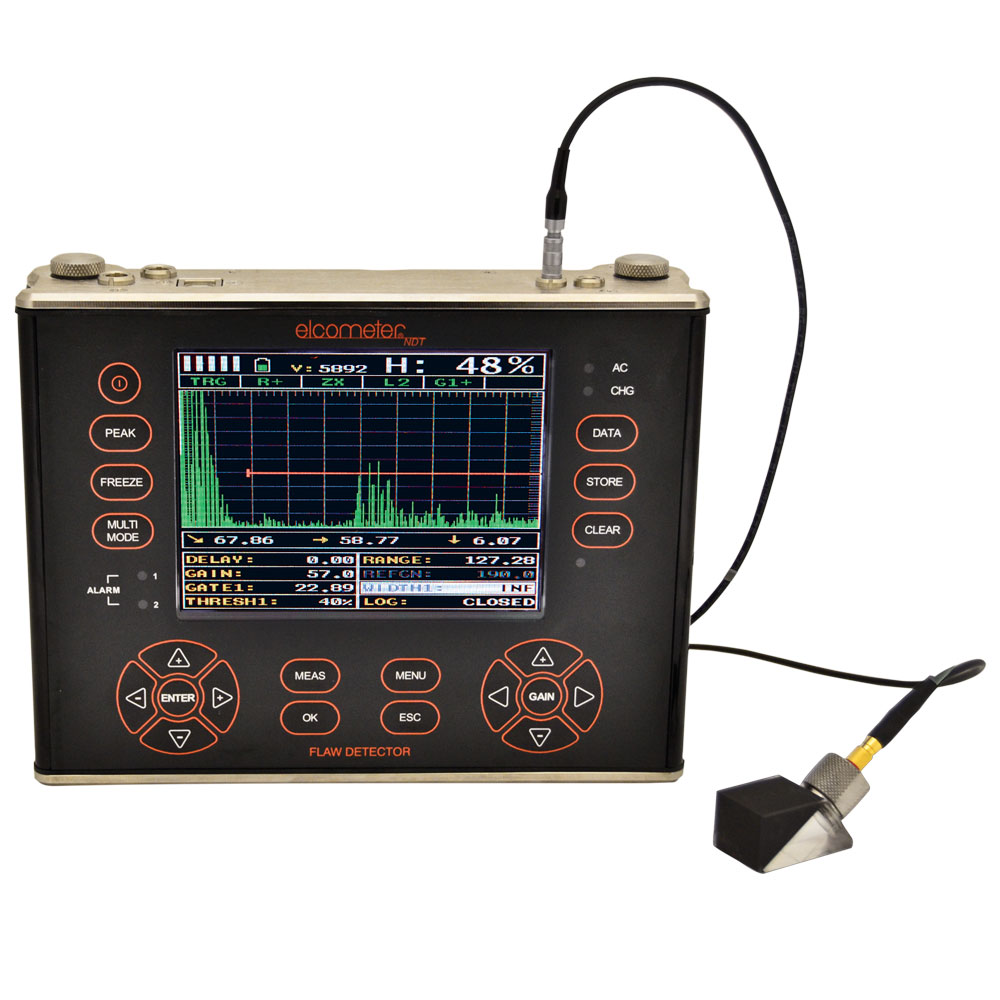

TRIG

Affichage trigonométrique propagation faisceau, profondeur, distance surface, et correction surface courbe.

Utilisé avec des sondes d’angle.

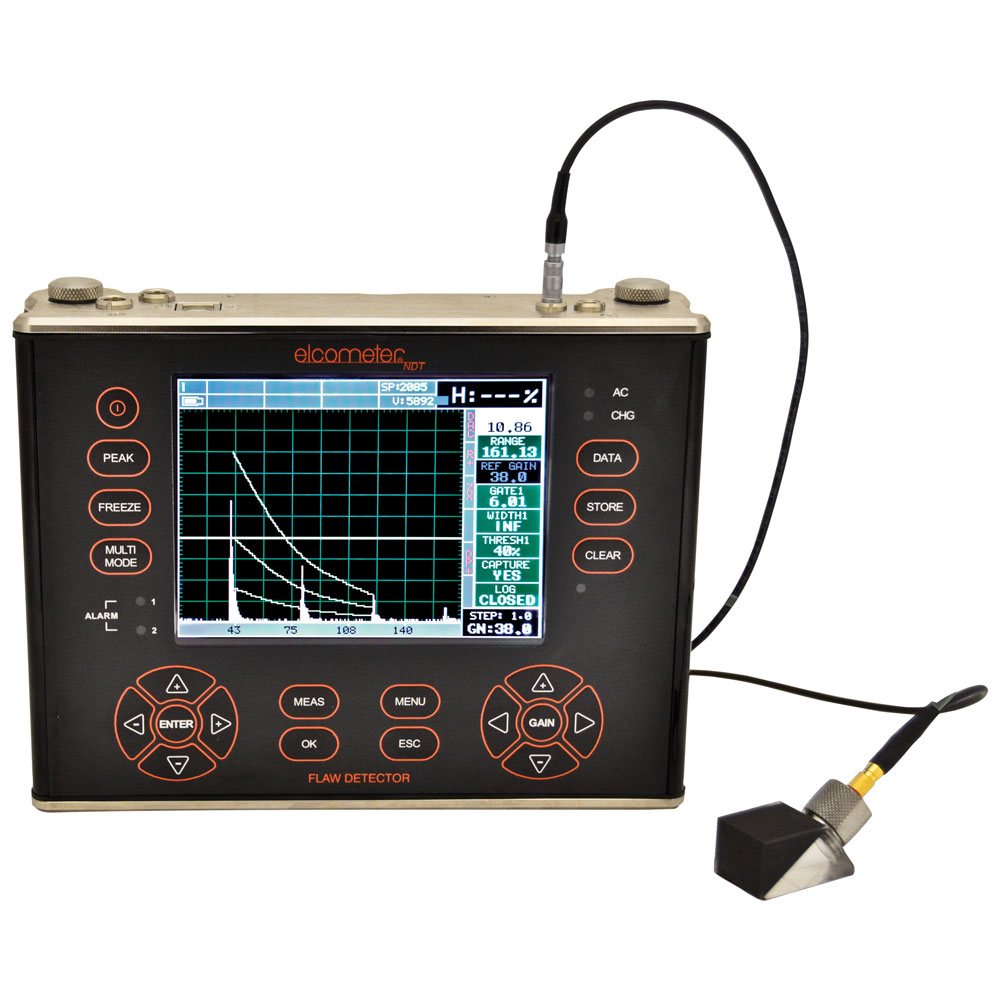

DAC

Possibilité d’entrer jusqu’à 8 points pour tracer
digitalement une courbe DAC. Référence -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB.

Amplitude affichée en %DAC, dB, ou %FSH

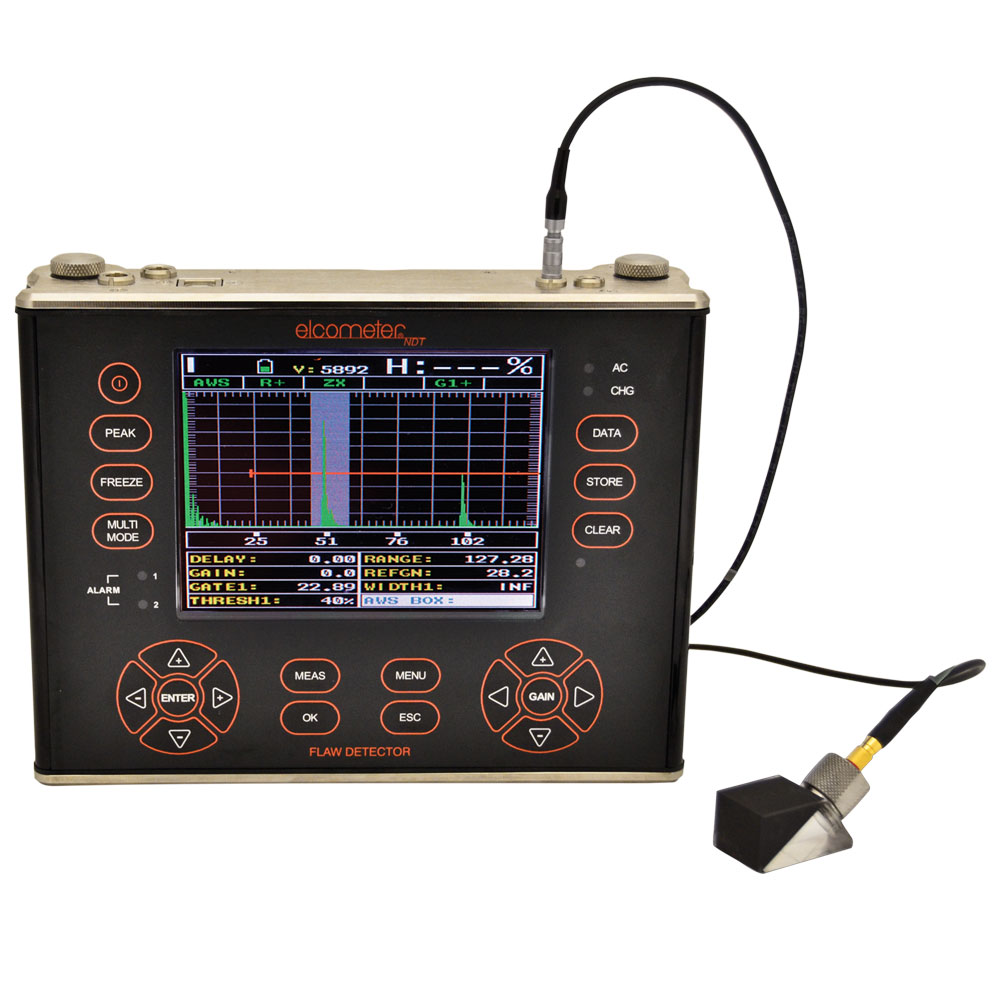

AWS Définition automatique de taille de défaut
conformément au code structurel de soudage AWS D1.1
AVG/DGS Définition automatique de taille de défaut via
données sonde. Stockage 64 configs. Client

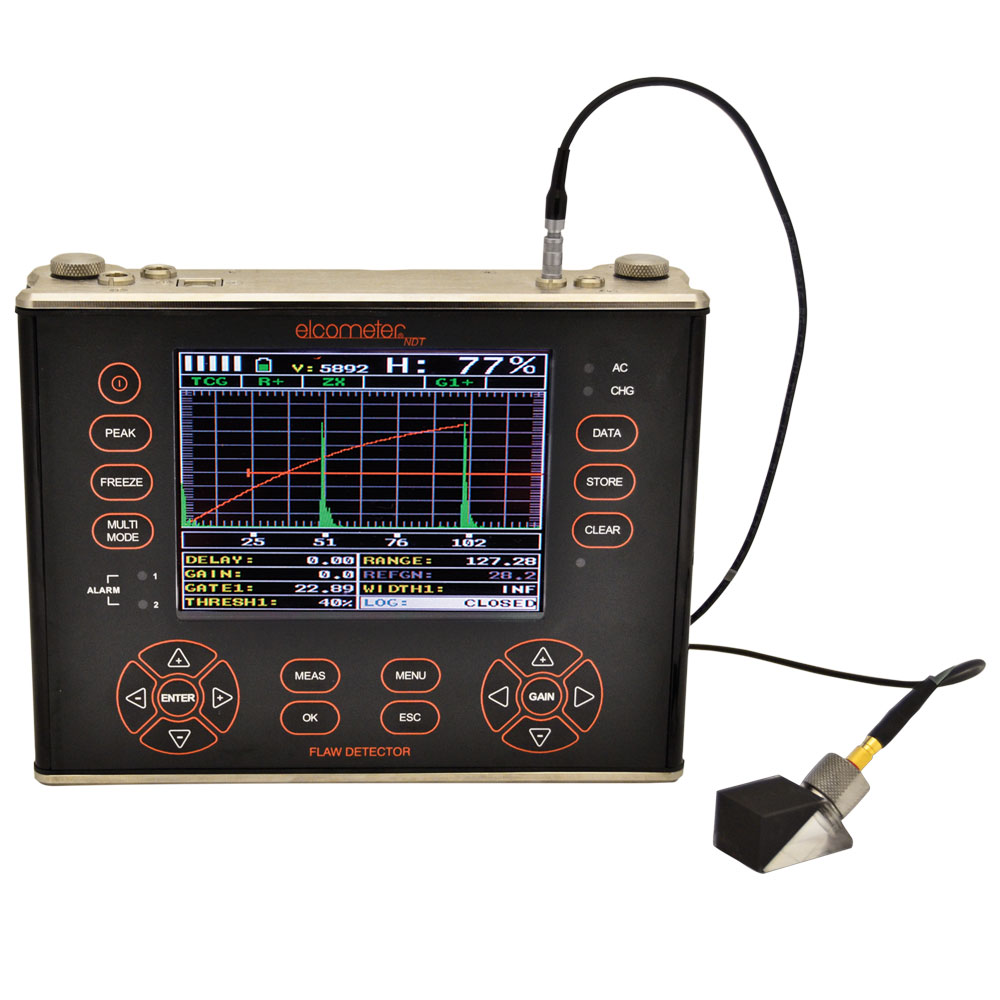

TCG Gain Corrigé en fonction du Temps. Plage dynanique 50 dB,
20 dB par microseconde, jusqu’à 8 points de définition de courbe
Modes de Détection Passage à zéro, Flanc et Pic
Gel écran Garde la forme d’onde courante à l’écran
Mémoire Pic Capture l’amplitude du pic signal
Fréquence de Répétition de L’impulsion

8 à 2000Hz par pas au choix (8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz)

Largeur d’impulsion 40 à 400 ns. Options au choix 40, 80 & 400 ns (pointe marquée, mince & large)
Bandes de fréquence FD800DL & FD800DL+: Bande large 1.8 – 19 MHz (-3dB). Quatre bandes étroites à 1, 2, 5, 10MHz
FD800DL+: Bandes étroites supplémentaires à 5MHz, 15MHz
Linéarité horizontale +/- 0.4% FSW
Linéarité verticale +/- 1% FSH
Linéarité amplificateur +/- 1 dB
Mesure Amplitude 0 à 100% FSH, avec résolution 1%
Retard 0 – 999po (25.375mm) en vélocité acier
Affichage Ecran couleur QVGA TFT Blanview lisible à la lumière du jour.
Zone écran visible 115.2 x 86.4mm (4.54 x 3.40 inches)
Fréquence rafraichissement affichage

60 & 120Hz

Unités (au choix) mm ou pouces
Rétroéclairage luminosité réglable
Indicateur Répétabilité / Stabilité

Alimentation 6 x piles alcalines AA
Autonomie (approximative) 12 heures
Témoin Batterie faible

Mode sauvegarde batterie auto
Taille (l x h x p) 63,5 x 165,0 x 31,5mm
(2,5 x 6,5 x 1,24 pouces)
Poids (piles incluses) 397g (14oz)
Type de boitier Boitier aluminium avec joint d’étanchéité et clavier étanche à membrane
Type Connecteur Sonde LEMO
Interface RS232 Bi-directionnelle
Colisage

Jauge FD800 ou FD800DL+ Elcometer NDT,
couplant, mallette, mode d’emploi, certificat de test, 6 x piles AA, ElcoMaster® logiciel & câble de transfert

¹ PE: Mode Impulsion-Echo, EE: Mode Echo-Echo (ThruPaint™).

² La plage de mesure et la précision dépendent du matériau, de l’état de la surface et de la Sonde choisie
