Jauge de profil de surface numérique Elcometer 224

Controle numérique , rapide et précis du profil de surface sur des surfaces planes et courbes.

Catégories : ,
Marque:elcometer
Brands

L’Elcometer 224 offre la toute dernière technologie de mesure du profil de surface pour mesurer le profil sur des surfaces planes ou courbes.

Rapide, précis et très convivial, la jauge de profil de surface Elcometer 224 est disponible avec ou sans mémoire et Bluetooth ® .

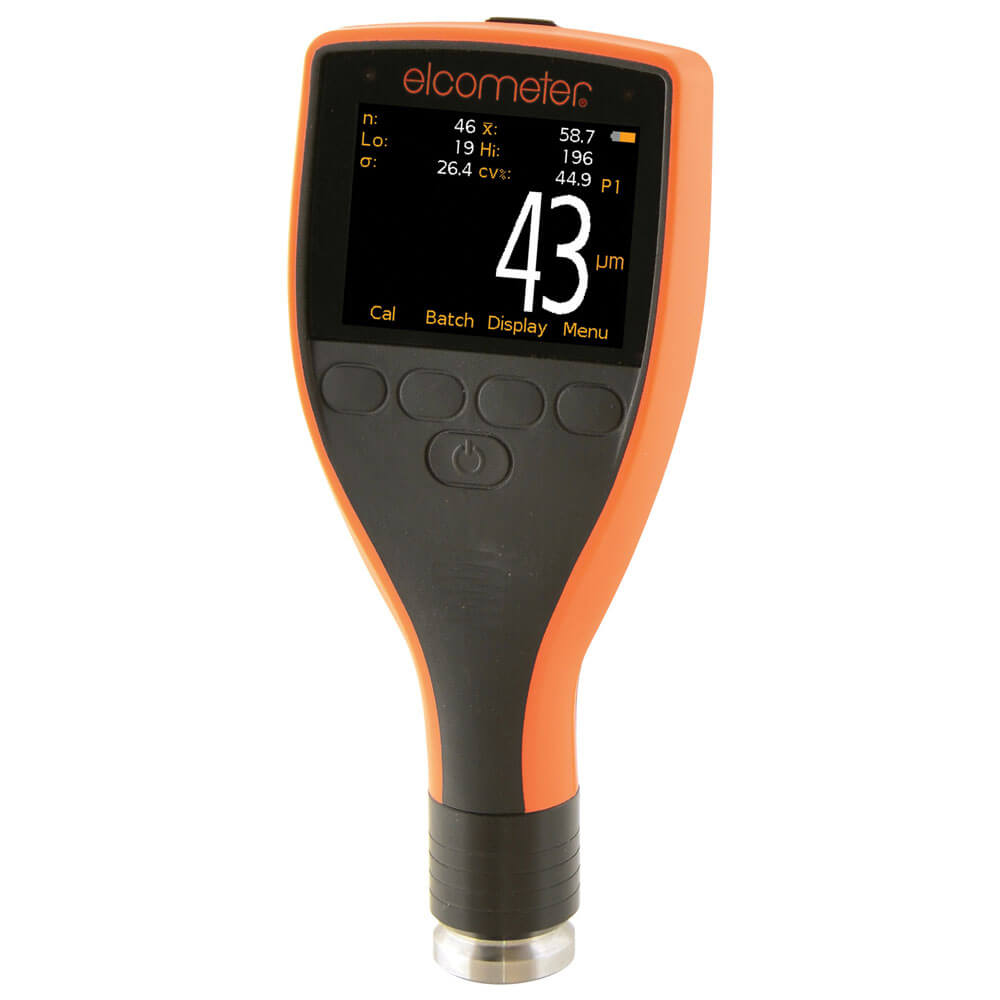

L’indicateur de profil de surface Elcometer 224 est disponible en deux modèles: le modèle B et le modèle T. Chaque jauge de profil de surface offre une fonctionnalité croissante à l’utilisateur – de l’Elcometer 224 modèle B d’entrée de gamme au haut de gamme Elcometer 224 modèle T, avec mémoire, traitement par lots alphanumériques et communication Bluetooth ® .

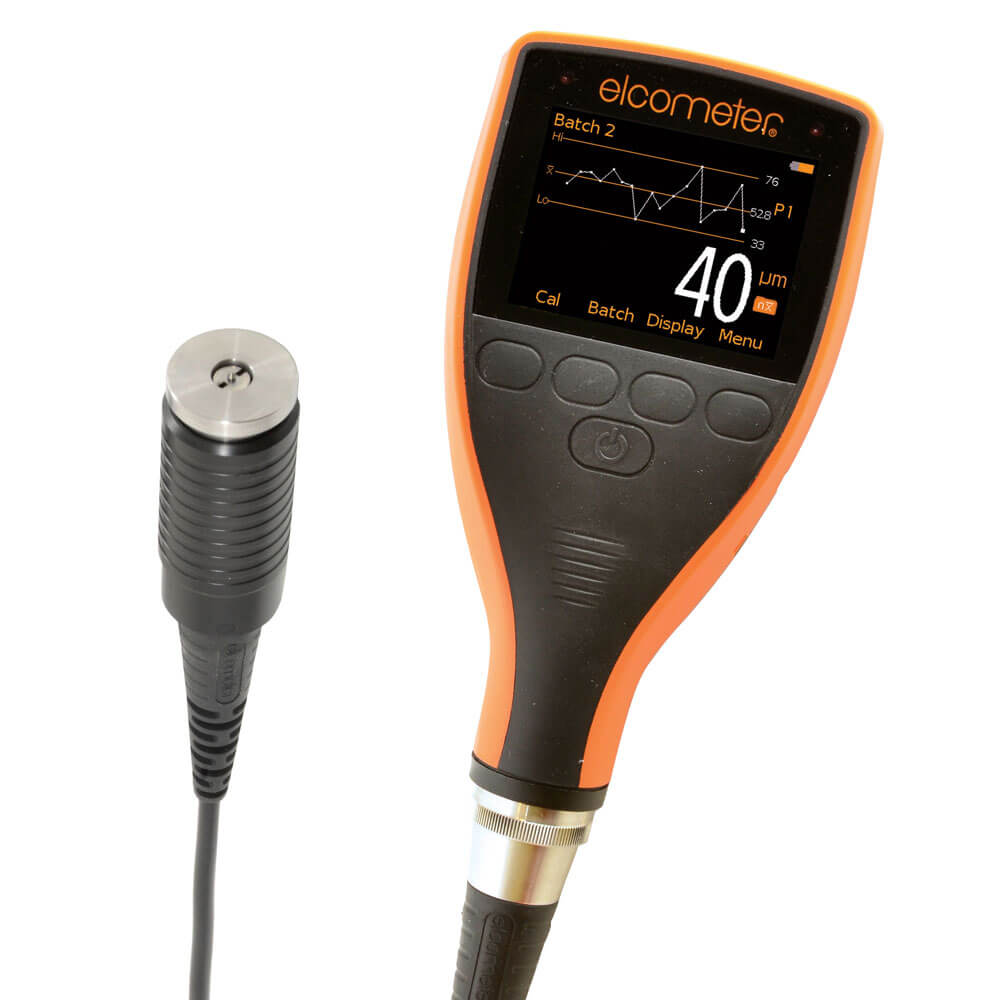

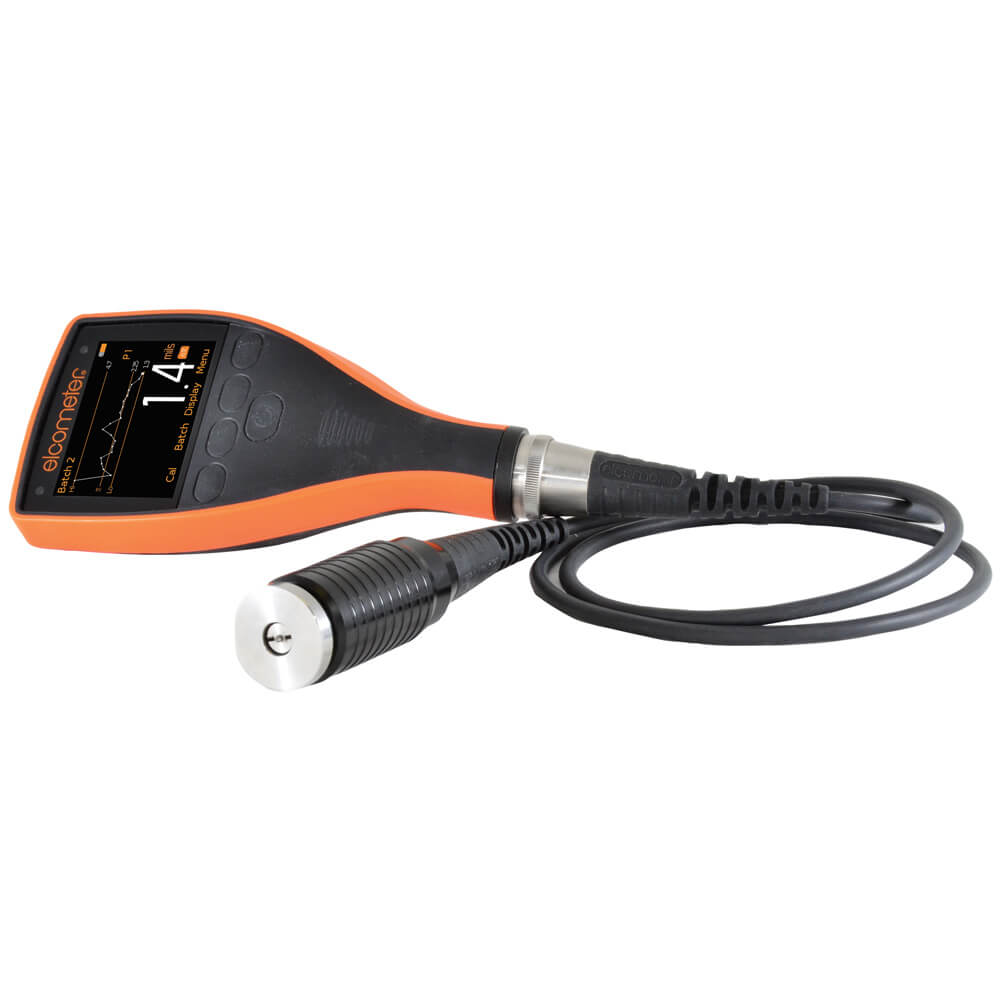

Des sondes standard et blindées sont disponibles pour les modèles séparés, offrant une flexibilité de mesure encore plus grande. Les sondes de profil de surface Elcometer sont livrées avec une plaque de verre de zéro, des feuilles de test d’étalonnage (valeurs nominales 125µm (5.0mils) & 508µm (20mils)) et un certificat de test Elcometer.

Jauge de profil de surface Profil de jauge Profil de surface de mesure
Écran couleur de 2,4 pouces offrant une visibilité améliorée à tous les angles de lecture Conception ergonomique pour le confort lors d’une utilisation continue Des sondes intégrées ou séparées mesurent des profils allant jusqu’à 500 μm sur des surfaces planes ou courbes 1



Convivial

  • Grands boutons idéaux pour les mains gantées
  • Menus faciles à utiliser dans plusieurs langues
  • LCD couleur à contraste élevé avec rotation automatique
  • Indicateurs de limite de lecture haute et basse
  • Étalonné en usine pour une utilisation immédiate

Précis

  • Capacité de mesure jusqu’à ± 5%
  • Peut être utilisé conformément aux normes nationales et internationales
  • Mesures stables en température
  • Les statistiques sont calculées et affichées en temps réel
  • Format de graphique de lectures en direct et par lots pour une analyse instantanéeJauges de profil de surface Elcometer 224

Fiable

  • Mesures répétables et reproductibles
  • Garantie de jauge de 2 ans
  • Fourni avec des certificats de test entièrement traçables
  • Les lectures de lot et individuelles sont horodatées

Dure

  • Scellé, résistant et résistant aux chocs
  • Poussière et imperméable équivalent à IP64
  • Convient pour une utilisation dans des environnements difficiles
  • Affichage résistant aux rayures et aux solvants
  • Construction durable de la jauge et de la sonde

Efficace

  • Taux de lecture rapide de 50+ par minute

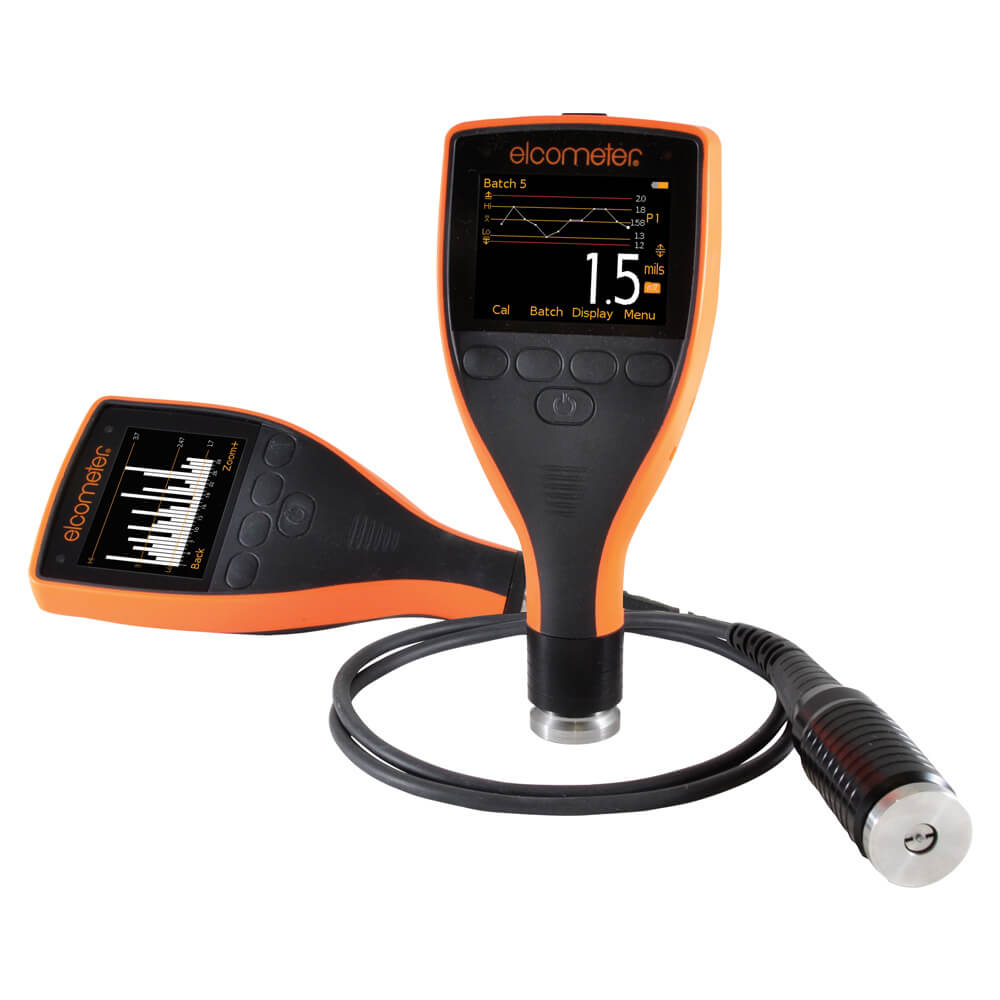

  • Des versions de sonde intégrales et séparées adaptées à votre application
  • Identification de lot alphanumérique
  • Compatible avec l’ application mobile ElcoMaster ® et ElcoMaster ®Compatible avec les appareils mobiles
  • Mode Powersave avec le réveil du robinet

Puissant

  • Pointe en carbure de tungstène robuste, remplaçable par l’utilisateur – peut être utilisée jusqu’à 20 000 lectures
  • Sortie de données USB et Bluetooth ® vers des appareils iPhone * ou Android ™
  • Stocke jusqu’à 150 000 lectures en 2 500 lots
  • Mesure les profils jusqu’à 500μm (20 mils)



1 Brevets Applicables: GB2505193, US9261345



* Compatible avec iPod, iPhone et iPad



Elcometer 224 modèle T: Conçu pour l’iPhone 6 Plus, l’iPhone 6s, l’iPhone 5c, l’iPhone 5c, l’iPhone 4s, l’iPhone 4s, l’iPad Air 2, l’iPad mini 3, l’iPad Air 3, l’iPad mini 2, l’iPad (3e et 4e générations) ), iPad mini, iPad 2 et iPod touch (4e et 5e générations).

«Made for iPod», «Made for iPhone» et «Made for iPad» signifient qu’un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, un iPhone ou un iPad, respectivement, et qu’il a été certifié par le développeur pour répondre aux performances d’Apple. normes. Apple n’est pas responsable du fonctionnement de cet appareil ni de sa conformité aux normes de sécurité et réglementaires. Veuillez noter que l’utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut affecter les performances sans fil.

iPad, iPhone et iPod touch sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d’autres pays. App Store est une marque commerciale de Apple Inc., enregistrée aux États-Unis et dans d’autres pays. Convient aux appareils mobiles exécutant le logiciel Android ™ version 2.1 et ultérieure. Android ™ et Google Play sont des marques commerciales de Google Inc.

caractéristiques techniques

Options du modèle
Numéro d’article

La description

 Certificat
Jauge Intégrale Jauge séparée ^
E224C-BI E224C-BS Jauge de profil de surface numérique Elcometer 224 modèle B ●
E224C-TI E224C-TS Jauge de profil de surface numérique Elcometer 224 modèle T ●

^ Les sondes sont fournies séparément.
●  Certificat de test fourni en standard.



caractéristiques du produit

■ Standard

□ en option
Modèle b Modèle t

Taux de lecture rapide et précis; Plus de 50 lectures par minute ^

■

■

Mesures répétables et reproductibles

■

■

Structure de menu facile à utiliser; en plus de 30 langues

■

■

Résistant, résistant aux chocs, à l’eau et à la poussière; équivalent à IP64

■

■

 Écran couleur brillant; avec rétro-éclairage permanent

■

■

Affichage résistant aux rayures et aux solvants; 2,4 « (6cm) TFT

■

■

Grands boutons de rétroaction positive

■

■

Surfaces plates et convexes *

■

■

Alimentation USB; via PC

■

■

Certificat de test

■

■

Garantie de jauge de 2 ans †

■

■

Affichage rotatif automatique; 0 °, 90 °, 180 ° et 270 °

■

■

Détecteur de lumière ambiante; avec luminosité automatique réglable

■

■

Mode d’éclairage d’urgence

■

■

Mises à jour du logiciel de jauge¹; via le logiciel ElcoMaster ®

■

■

Sortie de données

■

■

USB; à l’ordinateur

■

■

Bluetooth ® : à l’ ordinateur, Android ™ et iOS ǂ appareils

■

Statistiques à l’écran

■

■

Nombre de lectures; η, moyenne (moyenne); x, écart type; σ,
plus haute lecture; Salut, la plus basse lecture; Lo, Coefficient de variation; CV%

■

■

Limites haute et basse; alarmes sonores et visuelles définissables

■

Nombre supérieur à la limite haute;

■

Nombre inférieur à la limite inférieure; Lo

■

Logiciel ElcoMaster ® et câble USB

■

Alarme; daily (d), intervalle (i)

d, je

Date et heure de chaque lecture

■

Protecteurs d’écran remplaçables

■

■

Étui de protection

■

■

Cas de transit en plastique

□

■

Plage de mesure

0-500μm (20 mils)

0-500μm (20 mils)

Instructions d’étalonnage à l’écran; en plus de 30 langues

■

■

Nombre de lots

2500

Mémoire de jauge; nombre de lectures

5 dernières

150 000

Verrou d’étalonnage

■

Supprimer la dernière lecture

■ 2

■

Limites; avertissements audibles et visuels définissables par l’utilisateur

■

Jauge (g) ou jauge et limites spécifiques à un lot (gb)

gb

Types de lots; normal, moyenne comptée

■

Réviser, effacer et supprimer des lots

■

Copier les lots et les paramètres d’étalonnage

■

Noms de lots alphanumériques; définissable par l’utilisateur sur la jauge

■

Mode de taille de lot fixe; avec liaison par lots

■

Graphique de tendance; 20 dernières lectures

■

Examiner le graphique de lot

■

^ Jusqu’à 25 lectures par minute pour la sonde convexe

* Numéro de brevet américain: 9 261 345

† L’Elcometer 224 est extensible gratuitement jusqu’à 2 ans à compter de la date d’achat.

¹Connexion Internet requise

Visitez www.elcometer.com/sdk pour savoir comment intégrer les produits certifiés MFi d’Elcometer à votre application.

2 Jusqu’à 5 dernières lectures peuvent être supprimées

Spécifications techniques

Afficher les informations

Écran TFT couleur 2,4 « (6 cm) QVGA, 320 x 240 pixels

Type de batterie

2 piles sèches AA, des piles rechargeables peuvent également être utilisées

Vie de la batterie

Environ 24 heures d’utilisation continue à une lecture par seconde #

Hauteur sous barrot minimale

Intégrale: 185mm

Séparer: voir accessoires

Dimensions de la jauge
(hxlxp)

Intégrale: 168 x 73 x 37mm (5,61 x 2,87 x 1,46 ”)

Séparé: 141 x 73 x 37mm (5,55 x 2,87 x 1,46 ”)

Poids de la jauge
(piles comprises)

Intégrale: 218g

Séparé: 161g

Plage de mesure

0-500μm (0-20mils)

La pointe de la sonde

Pointe en carbure de tungstène à un angle de 60 °; Rayon de la pointe: 50μm (2 mil)

Température de fonctionnement

-10 à 50 ° C (14 à 122 ° F)

Température de stockage

-10 à 60 ° C (14 à 140 ° F)

Précision et résolution

Précision *: ± 5% ou ± 5μm (± 0,2 mil); Résolution: 1μm (0.1mil)

Liste de colisage†

Elcometer 224, pavé de verre zéro, 2 x films d’étalonnage †, attache-bracelet,
étui de transport en plastique (T), étui de protection, protection d’écran, capuchon de protection de la sonde †, 2 piles AA,
certificat de test , mode d’emploi, câble USB (T ) & Logiciel ElcoMaster ® (T)

* Le plus grand des deux

# Avec les réglages par défaut et les piles au lithium, les piles alcalines ou rechargeables peuvent différer

† Pour les jauges séparées, les feuilles de test, le carreau de verre zéro et le capuchon de protection sont fournis avec la sonde séparée

NORMES:
ASTM D 4417-B, SANS 5772, SSPC PA 17, US Navy NSI 009-32, US Navy PPI 63101-000
