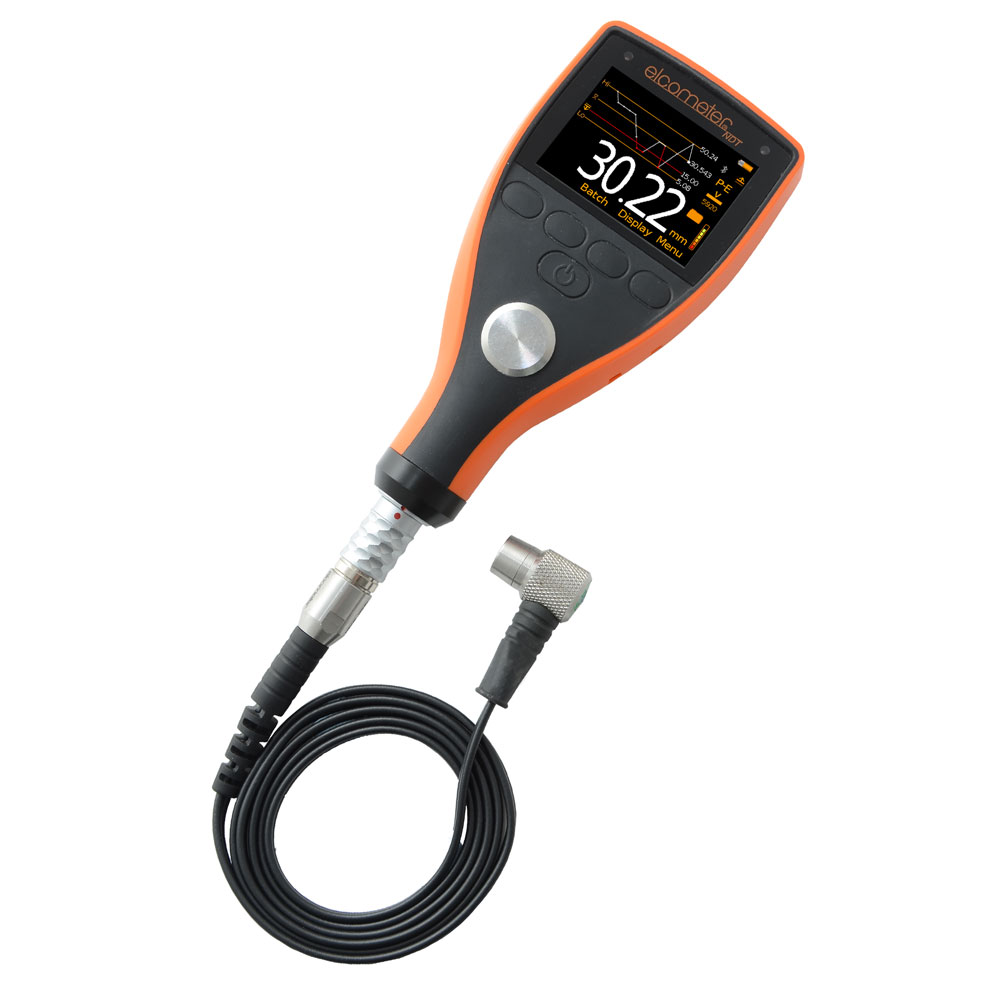

Jauge d’épaisseur de matériau MTG6

le MTG6 integre plusieurs options de calibration, un mode scan grande vitesse, de nombreuses modes d’affichage et une fonction acquisition de données.

Avec ses multiples options de calibration et modes de mesure – incluant le mode Scan grande vitesse – et sa fonction acquision de données, le modèle MTG6 est idéal pour mesurer de nombreux matériaux revêtus et non revêtus, et transférer les données pour analyse ultérieure et création de rapports.

En plus des caractéristiques des MTG2 & MTG4, le modèle MTG6 possède des options de calibration complémentaires : 2-Points, Vélocité et Epaisseur connue.

Mode de mesure

Le MTG6 possède un mode Vélocité (VM) idéal pour déterminer l’homogénéité d’un matériau ou d’un alliage, ainsi que la vélocité appropriée pour la calibration d’un matériau.

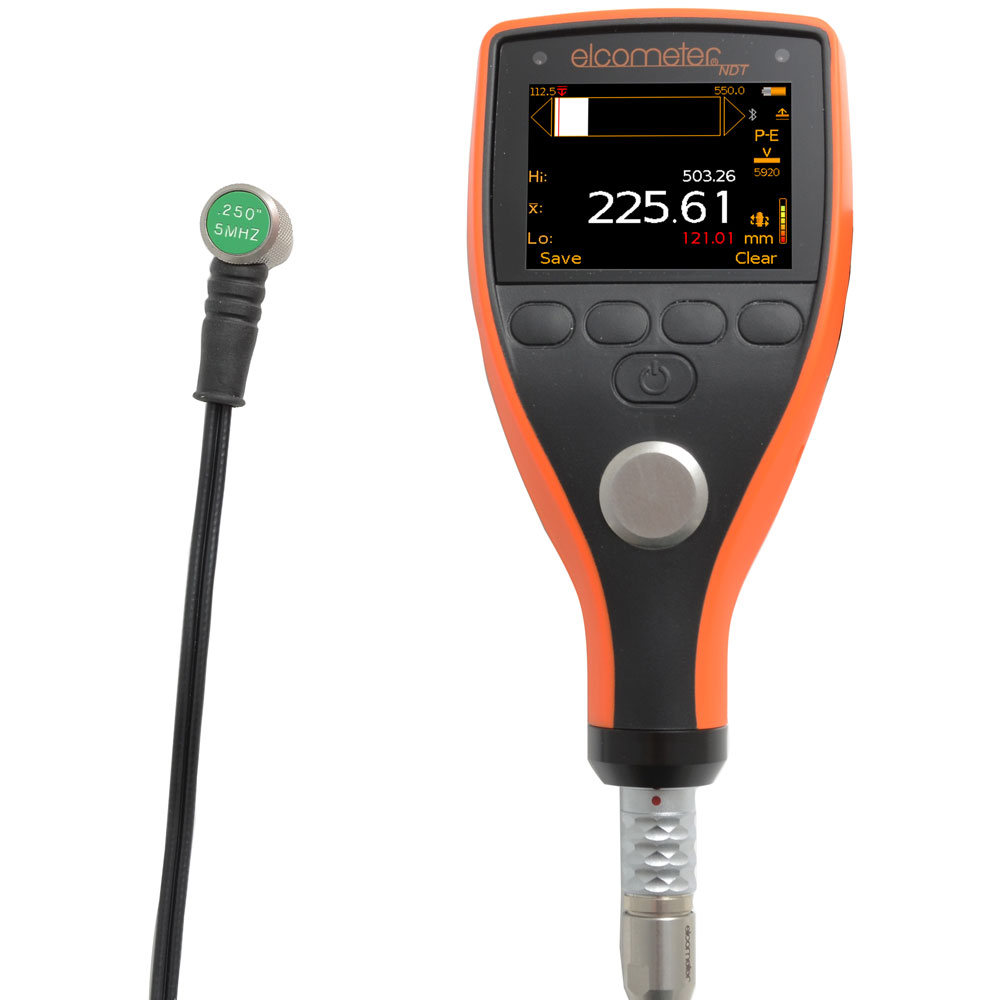

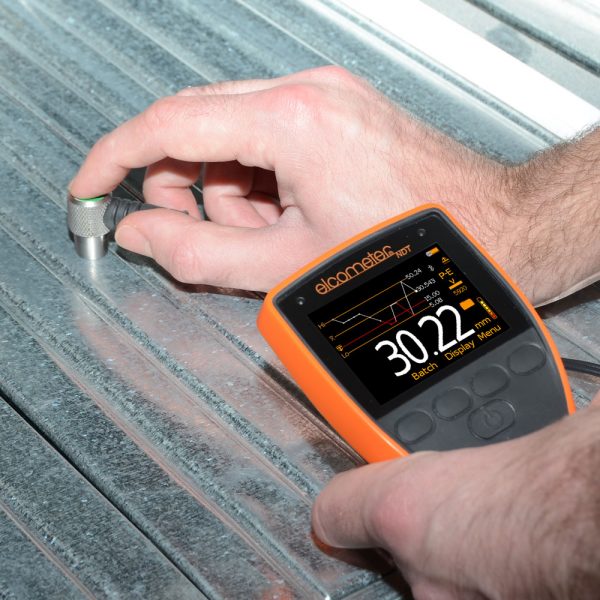

Le mode Scan permet de prendre des mesures à un taux de 16 Hz (16 mesures par seconde) sur de larges surfaces. Lorsque la sonde est retirée de la surface, les valeurs d’épaisseur moyenne, mini et maxi s’affichent, ce qui fait du mode scan un outil idéal pour vérifier l’uniformité globale d’un échantillon.

Mode d’affichage

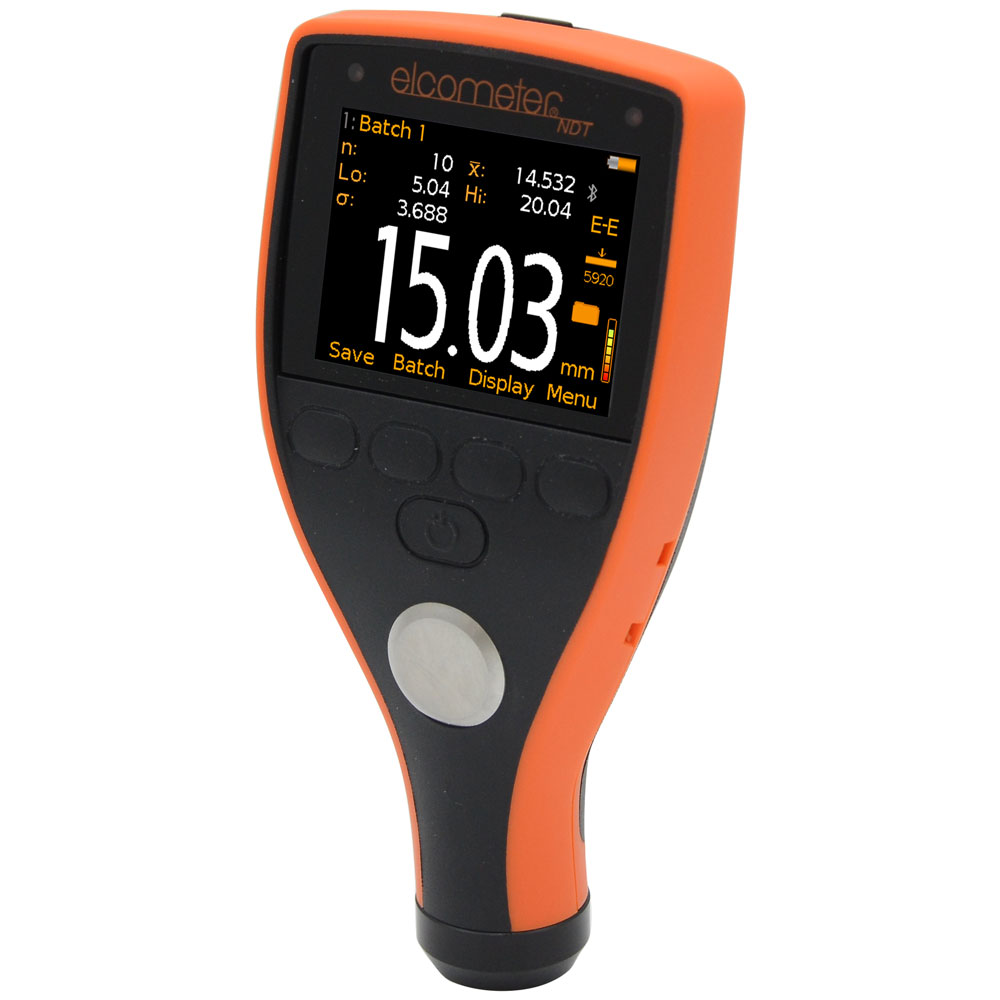

Grâce à l’écran personnalisable, l’utilisateur peut choisir de visualiser les mesures, les informations statistiques, la barre graphique – représentation analogique des valeurs actuellement mesurées ainsi que la valeur maxi (Hi), mini (Lo) et moyenne (x) – ou le graphe de séquence (graphe de tendance des 20 dernières mesures).

Acquisition de données & Sortie de donnéesCompatible with mobile devices

Le MTG6 a une capacité mémoire de 1 500 mesures dans un lot unique. Compatible avec les logiciels ElcoMaster® et ElcoMaster® Mobile App. Les données peuvent être transférées par liaison USB ou Bluetooth® directement sur PC ou dispositifs mobiles équipés d’iOS ou Android™ pour analyse ultérieure et création de rapports d’inspection.



MTG6 Material Thickness Gauge Caractéristiques:

  • Modes Écho – Pulsé (P-E), Écho- Écho ThruPaint™ & Vélocité (VM)
  • Options de calibration : 2 Points, 1-Point, Matériau, Vélocité, Epaisseur donnée et Usine
  • Taux de mesure sélectionnable par l’utilisateur : 4, 8, 16 mesures par seconde
  • Résolution de lecture au choix: 0.1 mm (0.01”) ou 0.01 mm (0.001”)
  • Mode Scan
  • Mesures, statistiques sélectionnées, barre graphique et graphe de séquence
  • Capacité mémoire : lot séquentiel unique de 1 500 mesures
  • Sortie USB et Bluetooth® vers logiciel ElcoMaster® et ElcoMaster®Mobile Apps

Select a transducer



Pulsed Echo (P-E) Measurement Mode Echo Echo (E-E) Measurement Mode Velocity Mode (VM) Measurement Mode Measurement Rate of 4Hz Measurement Rate of 8Hz Measurement Rate of 16Hz



Elcometer MTG6: Made for iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3ème et 4ème génération), iPad Mini, iPad 2, et iPod touch (4ème et 5ème génération). “Made for iPod”, “Made for iPhone” et “Made for iPad” signifie qu’un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, iPhone ou iPad respectivement, et a été certifié par le développeur pour répondre aux standards de performance d’Apple. Apple n’est pas responsable du bon fonctionnement de cet appareil ou de sa conformité aux normes réglementaires et de sécurité. L’utilisation de cet accessoire avec un iPod, iPhone ou iPad peut affecter les performances sans fil. iPad, iPhone, et iPod touch sont des marques déposées d’Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays. App Store est une marque déposée d’Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays.
Compatible avec les appareils mobiles équipés du logiciel Android version 2.1 et suivantes.

caractéristiques techniques

Code article (avec transducteur)1

MTG6DL-TXC

Code article (Numéro de modèle)

MTG6DL

Structure de menu multilingue simple d’emploi

Robuste, résistant aux chocs, à l’eau et à la poussière équivalent IP54

Ecran couleur lumineux avec rétroéclairage permanent

Capteur de lumière ambiante avec luminosité réglable

Ecran TFT 6 cm (2.4″) résistant aux solvants et à la rayure

Touches d’analyse larges

Alimentation par prise USB via PC

Actualisation2 du logiciel de la jauge via ElcoMaster®

Garantie de la jauge : 2 ans3

Taux de mesure

4, 8, 16Hz4

Mode de mesure

Plage de mesures5 Précision6

Impulsion-Écho (P-E)

0,63-500mm
(0,025-20″)
±0,05mm (0,63-9,99mm)
±0,5% (10,00-500,00mm)
±0,004″ (0,025-0,393″)
±0,5% (0,394-20,00″)

Écho-Écho ThruPaint (E-E)

2,54-20,00mm
(0,100-0,787″)
±0,05mm (2,54-9,99mm)
±0,5% (10,00 -20,00mm)
±0,004″ (0,100-0,393″)
±0,5% (0,394-0,787″)

Mode Vélocité (VM)

1 250-10 000m/s (0,0492 – 0,3937in/µs)

Unités de mesure

mm ou inches

m/s, inch/µs

Témoin de stabilité / répétabilité

Mode d’affichage

Mesures

Statistiques sélectionnées

Barre graphique d’épaisseur scannée

Graphe de séquence

Résolution de lecture au choix

Basse ; 0.1mm, 0.01 Inch, 10m/s, ou 0.001 in/μs

Haute ; 0.01mm, 0.001 Inch, 1m/s, ou 0.0001 in/μs

Statistiques

Nombre de mesures, n; Valeur moyenne, x ; Ecart type, σ.

Valeur mini, Lo; Valeur maxi, Hi

Options de calibration

Zéro (à l’aide du disque Zéro intégré)

1 – point

2 – points

Sélection du matériau; 39 matériaux pré-sélectionnés

Usine: retour à la calibration Usine

Vélocité (vitesse du son)

Valeur d’épaisseur connue

Caractéristiques de calibration

Verrou Calibration; grâce au ‘Blocage PIN’ en option

Fonction ‘Test calibration’

Acquisition de données

Nombre de mesures

1 500

Nombre de lots

1

Lot séquentiel

Supprimer la dernière mesure

Horodatage

Revoir, effacer & supprimer les lots

Sortie de données

USB vers PC

Bluetooth® vers PC, AndroidTM & iOS devices

Logiciel ElcoMaster®

Type de transducteur

Bi-composant

Reconnaissance auto transducteur

Correction auto propagation en V

Type de piles7

2 x AA

Durée de vie piles7

Alcaline : 15 heures
Lithium : 28 heures

Température de fonctionnement

-10 à 50°C (14 à 122°F)

Dimensions (l x h x p)

145 x 73 x 37mm (5,7 x 2,84 x 1,46″)

Poids de la jauge (av. piles)

210g (7,4oz)

Colisage

Jauge Elcometer MTG6DL, transducteur angle droit 5MHz 1/4″, couplant,
dragonne, 3 protections d’écran et étui de protection, valise de transport en plastique,
2 x piles AA, certificat de calibration, Câble USB, logiciel ElcoMaster®,
carte d’extension de garantie à deux ans, mode d’emploi

NORMEN:

ASTM E797, EN 14127, EN15317

1 MTG livré avec transducteur angle droit 5MHz 1/4″,

2 Connexion Internet requise

3 Extension de garantie gratuite à deux ans pour les jauges MTG & PTG dans les 60 jours suivant la date

Réglage par défaut en mode scan : 16 Hz (sélectionnable par l’utilisateur)

5 Selon matériau mesuré et transducteur utilisé

6 Sur acier

7 Livré avec Alcaline, possibilité d’utiliser des piles Lithium et rechargeables avec les jauges, utilisation continue à 1 mesure par seconde

sondes

Transducteurs MTG

La gamme de transducteurs MTG possède une fonction intelligente de reconnaissance automatique pour garantir une identification correcte de la sonde en cas de changement de transducteur.

MTG Transducer











Adaptées à la mesure de

Adaptées pour

Référence

Diamètre
Sonde

Caractéristiques
Sonde

Amortissement

ThruPaint™

Fonte

Plastiques

Plastiques

fins

Fibreglass

Fibre

de verre

Acier

Verre

Aluminium

Titane

MTG4

MTG6

MTG8



1.00 MHz Sonde sonique bi-composants

TXC1M00EP-2

1/2″

Angle droit

S









2.25 MHz Sonde sonique bi-composants

TXC2M25CP-2

1/4″

Angle droit

S





TXC2M25EP-2

1/2″

Angle droit

S









3.50 MHz Sonde sonique bi-composants

TXC3M50EP-1

1/2″

Angle droit

S







5.00 MHz Sonde sonique bi-composants

TXC5M00BP-4

3/16″

Angle droit

S







TXC5M00CP-4

1/4″

Angle droit

S







TXC5M00CP-10

1/4″

Angle droit

HD







TXC5M00CP-8

1/4″

Haute température1

S







TXC5M00EP-3

1/2″

Angle droit

S









7.50 MHz Sonde sonique bi-composants

TXC7M50BP-3

3/16″

Angle droit

S







TXC7M50CP-4

1/4″

Angle droit

S







TXC7M50CP-6

1/4″

Angle droit

HD









10.0 MHz Sonde sonique bi-composants

TXC10M0BP-1

3/16″

Angle droit

S



TXC10M0CP-4

1/4″

Angle droit

S



1 Sondes haute température pour mesures jusqu’à 343° C (650° F)

Toutes les sondes sont livrées avec certificat de calibration.

accessoires

Jeux d’étalons de calibration

Code article Description

T920CALSTD-SET1

Jeu d’étalons de calibration;
Epaisseur nominale; 2-30mm (0.08-1.18″)1
Composé de cales de; 2, 5, 10, 15, 20, 25 & 30mm (0.08, 0.20, 0.39, 0.59, 0.79, 0.98 & 1.18″), complet avec support et certificat de calibration.

T920CALSTD-SET2

Jeu d’étalons de calibration;
Epaisseur nominale; 40 – 100mm (1.57 – 3.94″)1
Composé de cales de; 40, 50, 60, 70, 80, 90 & 100mm (1.57, 1.97, 2.36, 2.76, 3.15, 3.54 & 3.94″), complet avec support et certificat de calibration.

T920CALSTD-HLD

Support pour étalons de calibration

Pour épaisseurs jusqu’à 100 mm (3.34″)

Etalons de calibration individuels

Code article

Epaisseur nominale (mm)

Epaisseur nominale (inches)1

T920CALSTD-2

2 0.078

T920CALSTD-5

5 0.196

T920CALSTD-10

10 0.393

T920CALSTD-15

15 0.590

T920CALSTD-20

20 0.787

T920CALSTD-25

25

0.984

T920CALSTD-30

30 1.181

T920CALSTD-40

40 1.574

T920CALSTD-50

50

1.966

T920CALSTD-60

60

2.362

T920CALSTD-70

70

2.755

T920CALSTD-80

80

3.149

T920CALSTD-90

90

3.543

T920CALSTD-100

100 3.937

Gel couplant ultrasonique

T92015701

Gel couplant ultrasonique; 120ml (4fl oz)

T92015701-5

Gel couplant ultrasonique; 120 ml (4 fl oz); flacon boîte de 5

T92024034-7

Gel couplant ultrasonique; 300ml (10fl oz)

T92024034-8

Gel couplant ultrasonique; 500ml (17fl oz)

T92024034-3

Gel couplant ultrasonique; 3.8l (1 US Gallon)

T92024034-9

Gel couplant ultrasonique haute température; 60ml (2fl oz)

T92024034-10

Gel couplant ultrasonique haute température ; 60 ml (2fl oz); boîte de 2



Adaptateur pour transducteur

Ces adaptateurs permettent d’utiliser des transducteurs mono- et bi-composants, ‘non intelligents’ ou des transducteurs avec connecteur Lemo Elcometer ou d’autres fabricants avec les jauges des gammes MTG & PTG.

Code article

Description

T92024911 Bi-composants2

Adaptateur pour transducteur

Marque
