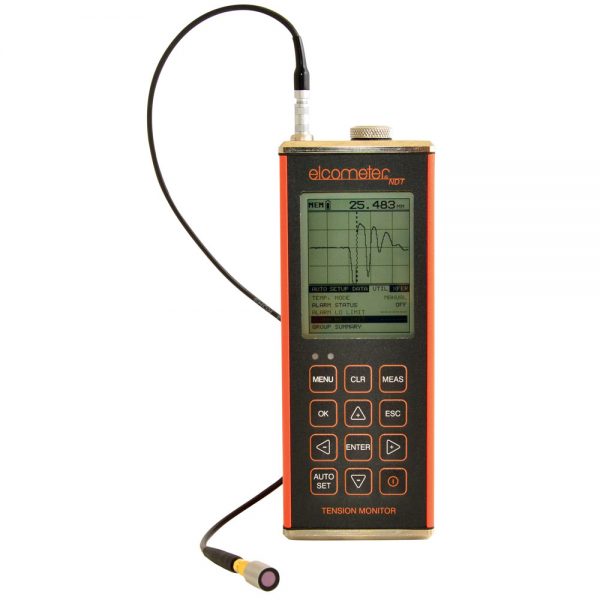

Jauges de tension de boulons BG80DL

Mesure par ultrasons de l’élongation, la charge, la contrainte & % de tension de boulon en charge

Catégories : Épaisseurs et Inspections par Ultrasons NDT, Essais sur Métaux et plastiques

Marque:elcometer

Description
caractéristiques techniques
sondes

Quand des écrous et des boulons sont serrés ensemble sous pression, l’action de serrage de l’écrou augmente la force appliquée au boulon et provoque une élongation.

Les systèmes de surveillance de tension de boulons mesurent cette élongation avec précision. Les jauges mesurent précisément le temps (nanosecondes), l’élongation, le stress et le % de fatigue du boulon.

Le système de surveillance de tension des boulons Elcometer BG80 existe en deux modèles : BG80DL et BG80TDL.

Grâce aux ultrasons, les systèmes de surveillance de tension de boulons sont insensibles à la température, aux facteurs de friction ou de résistance qui nuisent à la précision de techniques classiques de mesure de torsion. Les modèles de la série BG80 atteignent ainsi une précision de 0.0001 mm (0.00001 inch).

Grâce à l’interface RS232 de la jauge et à l’accessoire optionnel d’arrêt, la jauge peut être programmée pour interrompre automatiquement le processus de serrage lorsque la charge appropriée a été appliquée.

Caractéristiques:

Nombreuses options d’affichage et de mesure incluant Elongation, Charge, Stress et % de fatigue, RF, Rectifié, caractères larges avec barres de limites
Le BG80TDL intègre une fonction de compensation de la température pour compenser les irrégularités de mesure dûes aux changements de température
Capacité mémoire : 8.000 valeurs et formes d’onde
Fonction « Auto Set » pour optimiser automatiquement la détection et régler l’affichage
Alarme Haut/Bas de limites de tolérance fonctionnant en conjonction avec le port d’accès

Comment ça marche?

Lorsqu’une pièce de fixation est serrée, elle s’allonge.

Les clés dynamométriques manuelles mesurent la force appliquée durant le serrage ; la précision peut être affectée par la température, la friction et la résistance.

Les jauges BG80 & BG80TDL mesurant le changement de longueur par ultrasons, peuvent déterminer précisément la charge appliquée car elles ne sont pas affectées par ces facteurs.

caractéristiques techniques

Modèle & Code article	BG80DL & BG80TDL
Affichage valeurs épaisseur matériau	■
Mode de Mesure¹	PE & PE avec porte
Cadence de mesure: Manuel:	4 mesures par seconde
Measuring Range²	25.4 – 2440mm (1 – 96 pouces)
Measurement Accuracy²	±0,0001mm (±0,00001 pouces)
Measurement Resolution	0,0001mm (0,00001 pouces)
Velocity Calibration Range	1.250 – 10.000m/s 0,0492 – 0,3937po/µs
Fonctions supplémentaires:
Mode Alarme Limite	■
Acquisition de Données	8.000 mesures
Options d’étalonnage	Fixe, 1 & 2 points
Type de Sonde	mono-composant
Plage Fréquence Sonde	1 – 10MHz
Affichage	1/8 VGA
Unités (au choix)	mm ou pouces
Rétroéclairage LED	on / off / auto
Indicateur Répétabilité / Stabilité	■
Alimentation	3 x piles alcalines AA
Autonomie (approximative)	150 heures
Témoin Batterie faible	■
Mode sauvegarde batterie	auto
Température de fonctionnement	-10 à 60ºC (14 à 140ºF)
Taille (l x h x p)	63,5 x 165 x 31,5mm 2,5 x 6,5 x 1,24 pouces
Poids (piles incluses)	383g (13,5oz)
Boitier aluminium avec joint d’étanchéité et clavier étanche à membrane	■
Type Connecteur Sonde	LEMO
Interface RS232	■
Packing List	Jauge BG80DL ou BG80TDL Elcometer NDT, couplant, mallette, mode d’emploi, certificat de test, 3 x piles AA, DakView logiciel & câble de transfert RS232/DB9 & USB/DB9

¹ PE: Mode Impulsion-Echo

² La plage de mesure et la précision dépendent du matériau, de l’état de la surface et de la sonde choisie

sondes

Sondes pour jauges de tension de boulons
Gamme complète de transducteurs de tension de boulons magnétiques pour modèles BG80DL et BG80TDL.


Référence	Diamètre Sonde	Type de composant	Caractéristiques Sonde	Amortissement	Microdot	Dessus	Tous métaux

2.25 MHz Sondes pour jauges de tension de boulons
TX2M25CM-5	1/4″	Si/El Non-Magnétique	Standard	S	■	■	■
TX2M25CM-6	1/4″	Si/El Magnétique	Standard	S	■	■	■
TX2M25DM	3/8″	Si/El Magnétique	Standard	S	■	■	■
TX2M25EM-5	1/2″	Si/El Non-Magnétique	Standard	S	■	■	■
TX2M25EM-6	1/2″	Si/El Magnétique	Standard	S	■	■	■
TX2M25GM	3/4″	Si/El Magnétique	Standard	S	■	■	■

5.00 MHz Sondes pour jauges de tension de boulons
TX5M00AM-2	1/8″	Si/El Non-Magnétique	Standard	S	■	■	■
TX5M00AM-3	1/8″	Si/El Magnétique	Standard	S	■	■	■
TX5M00CM-7	1/4″	Si/El Non-Magnétique	Standard	S	■	■	■
TX5M00CM-8	1/4″	Si/El Magnétique	Standard	S	■	■	■
TX5M00DM	3/8″	Si/El Magnétique	Standard	S	■	■	■
TX5M00EM-7	1/2″	Si/El Magnétique	Standard	S	■	■	■
TX5M00EM-6	1/2″	Si/El Non-Magnétique	Standard	S	■	■	■
TX5M00GM	3/4″	Si/El Magnétique	Standard	S	■	■	■

10.00 MHz Sondes pour jauges de tension de boulons
TX10M0AM-2	1/8″	Si/El Non-Magnétique	Standard	S	■	■	■
TX10M0AM-3	1/8″	Si/El Magnétique	Standard	S	■	■	■
TX10M0CM-4	1/4″	Si/El Non-Magnétique	Standard	S	■	■	■
TX10M0CM-5	1/4″	Si/El Magnétique	Standard	S	■	■	■

S – Sonde non amorti standard
