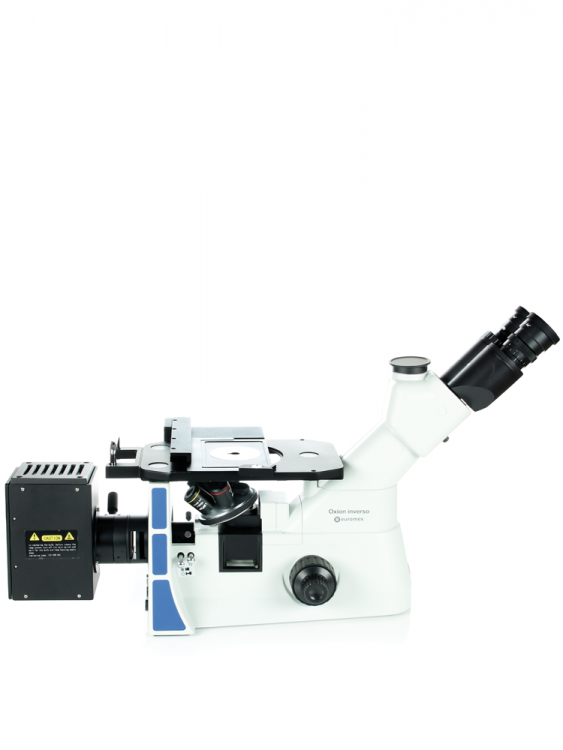

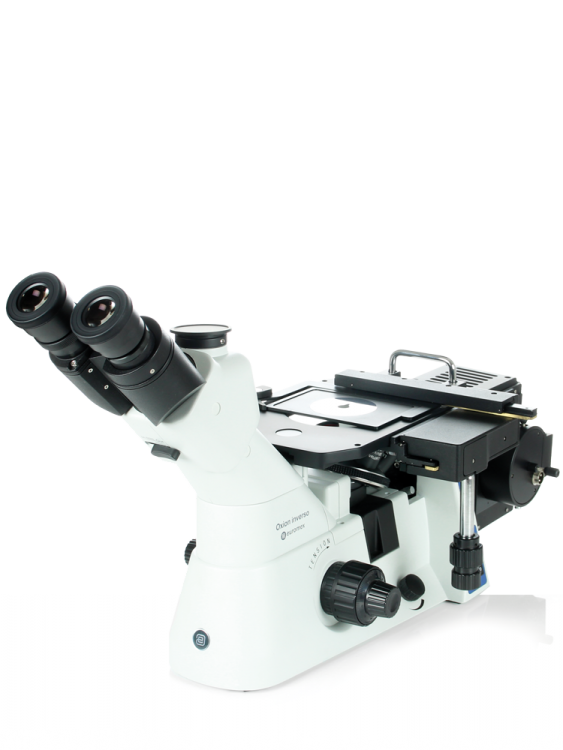

Microscope Oxion Inverso pour les sciences des matériaux

Les microscopes inversés Oxion inverso pour les sciences des matériaux son très utilisés pour les observations de grandes surfaces de matériaux comme le métal, le bois, le plastique et autres

La série Oxion inverso est dotée d’un éclairage halogène puissant de 50 W pour le fond clair et d’une grande platine mécanique. Les filtres de polarisation et de couleur font de cet appareil un instrument idéal pour un grand nombre d’applications

Points essentiels

  • Applications pour les sciences des matériaux
  • Observation de tout type de matériaux
  • Fond clair et polarisation en options
  • Objectifs plan achromatiques IOS à grande distance de travail
  • Objectifs plan semi-apochromatiques IOS à grande distance de travail
  • Tourelle à objectif inversée quintuple
  • Eclairage halogène 50 W avec Köhler

Modèles

Oxion Inverso (materials science)

MODELES Objectifs LWD plan 5x/10x/20x Objectif LWD plan apochromatique 50x Objectif LWD plan apochromatique 100x Platine mécanique
OX.2653‑PLM

OX.2153‑PLM

Spécifications techniques

OCULAIRES
Paire d’oculaires DIN HWF plan 10x/22 mm

TÊTE
Trinoculaire avec tubes inclinés à 45° avec positions hautes et basses des oculaires. Réglage de la dioptrie sur l’oculaire de gauche. Distance interpupillaire réglable de 54 à 75 mm. Tête trinoculaire avec positions 100-0 % et 80-20%

TOURELLE
Tourelle à objectifs à 5 positions montée sur roulements de billes

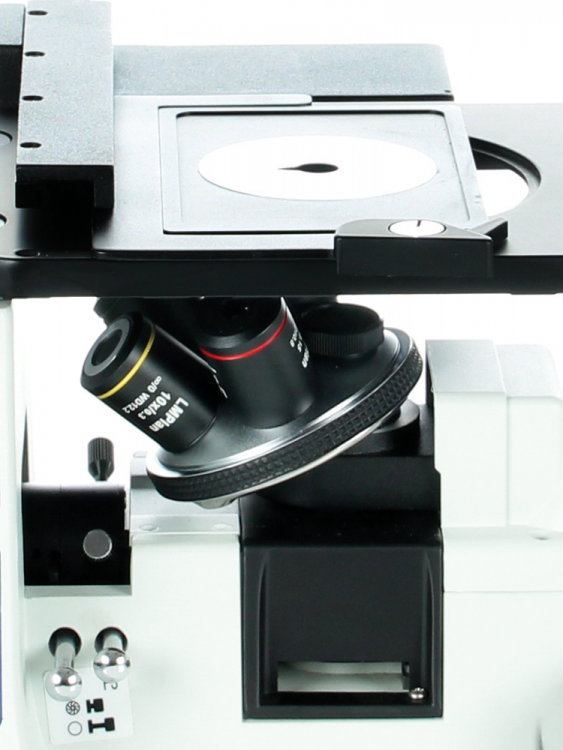

OX.2153-PLM_3

OBJECTIFS
Objectifs corrigés à l’infini à grande distance de travail Plan Achromatique IOS 5x/0.15, 10x/0.14, 20x/0.45 et objectif IOS plan semi apochromatique S50x/0.55. Le modèle OX.2153-PLM est aussi livré avec un objectif plan IOS semi apochromatique S100x/0.80. Sans correction pour couvre objet.

Toutes les optiques sont traitées antifongique et antireflet pour un meilleur passage de la lumière.

PLATINE
Platine de 250 x 230 mm dotée d’une platine mécanique X-Y de 120 x 78 mm, livré avec:
– Calle de métal avec orifice de 12 mm diamètre et un autre orifice de 25 mm  de diamètre
– Calle de métal avec orifice pour platine mécanique

(Photo: Grande platine avec surplatine X-Y)

CONDENSEUR
Condenseur d’Abbe avec diaphragme à iris

RÉGLAGE DE LA MISE AU POINT
Macro-micrométrique coaxiale 25 mm, précision de 2 μm et contrôle de friction

ECLAIRAGE
Eclairage transmis de 50 W halogène avec Köhler et alimentation interne 100-240 V. Porte fusible 3.15 A / 250 V

POLARISATION
Filtre de polarisation standard et analyseur rotatif sur 360º

FILTRES
Standard bleu et vert

CONFIGURATIONS
Les microscopes Oxion sont disponibles sous différentes configurations et sont évolutifs vers différent

Livré avec un câble d’alimentation, une housse de protection, filtres bleu et vert et un manuel d’utilisation

Accessoires

OX.6010OX.6010
Oculaire grand champ HWF10x/22 mm
OX.6015OX.6015
Oculaire grand champ HWF15x/13 mm
OX.6110OX.6110
Oculaire grand champ HWF10x/22 mm avec réticule micrométrique
OX.6099OX.6099
Paire d’œilletons
AE.5120AE.5120
Tube de 23,2 mm pour microscopes de la série Oxion (révision 1) ainsi que pour les microscopes inversés Oxion Inverso
AE.5120-2AE.5120-2
Tube de 23,2 mm pour microscopes de la série Oxion (révision 2) ainsi que pour les microscopes inversés Oxion Inverso
AE.5130AE.5130
Adaptateur pour appareil photo numérique reflex SLR à capteur APS-C avec objectif 2x pour tube Ø 23 mm. Nécessite bague T2 spécifique
AE.5025AE.5025
Bague T2 pour appareil photo numérique numérique SLR réflex Nikon
AE.5040AE.5040
Bague T2 pour appareil photo numérique numérique SLR réflex Canon EOS
OX.9833OX.9833
Adaptateur avec objectif 0,33x pour montage sur port photo de microscope Oxion (révision 2) ou Oxion Inverso, pour caméra avec capteur de 1/3 pouces
OX.9850OX.9850
Adaptateur avec objectif 0,5x pour montage sur port photo de microscope Oxion (révision 2) ou Oxion Inverso, pour caméra avec capteur de 1/2 pouces
PB.5155PB.5155
Lames porte-objets 76 x 26 mm en verre semi-blanc à bords non coupés. Emballées par 50 pièces
PB.5165PB.5165
Lamelles de verre couvre-objets 18 x 18 mm, épaisseur 0.13-0.17 mm. Emballés par 100 pièces
PB.5168PB.5168
Lamelles de verre couvre-objets 22 x 22 mm, épaisseur 0.13-0.17 mm. Emballés par 100 pièces
PB.5274PB.5274
Alcool isopropyl 99%. Flacon 200 ml
PB.5275PB.5275
Kit de nettoyage : liquide de nettoyage, tissu doux, papiers lentilles, pinceau, poire soufflante, bâtonnets ouatés
No imageAE.5127
Standard 23.2 mm tube for Oxion (revision 1)
OX.9810OX.9810
C-mount 1x photo adapter for Oxion (revision 2)
No imageOX.5700-ADD
Oxion Ergo Head Add-on price
AE.3197-ADDAE.3197-ADD
Oxion ceramic stage Add-on price
OX.8205OX.8205
Plan achromatic PLM 5x/0,14 LWD IOS objective. Working distance 10,8 mm. No coverglass correction
OX.8210OX.8210
Plan achromatic PLM 10x/0.25 LWD IOS objective. Working distance 10 mm. No coverglass correction
OX.8220OX.8220
Plan achromatic PLM 20x/0.40 LWD IOS objective. Working distance 4 mm. No coverglass correction
OX.8250OX.8250
Plan semi apochromatic PLM 50x/0.55 LWD IOS objective. Working distance 10,8 mm. No coverglass correction
OX.8200OX.8200
Plan semi apochromatic PLM 100x/0.80 LWD IOS objective. Working distance 2,1 mm. No coverglass correction
No imageOX.9509
Metal insert with 25 mm hole for Oxion Inverso Materials Science microscopes
No imageOX.9710
Polarizer filter. Fits in filter holder of illumination attachment
No imageOX.9712
Analyzer filter, 360° rotatable. Fits under nosepiece
No imageSL.3679
Halogen spare bulb 12 V 50 W
