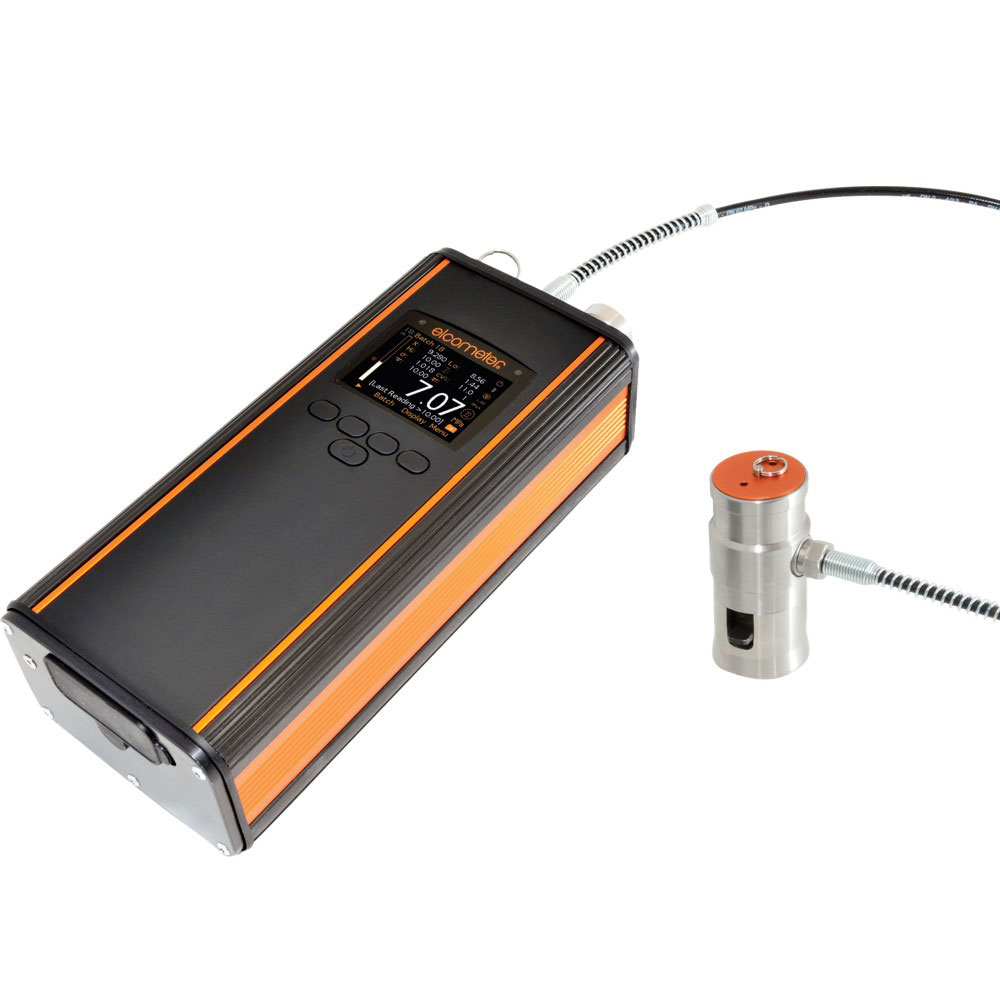

Instrument de mesure d’adhérence automatique, rapide, précis et portable
Explication des principales caractéristiques |
||
Testeur d’adhérence automatique avec des échelles de traction sélectionnables pour des plots de diamètre 10, 14.2, 20 et 50 mm. | Affichage des graphiques de mesure ou de la prise de mesure en direct, ainsi que la valeur d’adhérence. | Chaque graphique de l’échelle de traction est définissable par l’utilisateur, et peut être sauvegardé lors de chaque lecture. |
Enregistrement des mesures individuelles et des graphiques d’échelle de traction dans un maximum de 2 500 lots alpha numériques, avec la date, l’heure et informations sur les attributs. | Possibilité d’appliquer la traction jusqu’au maximum ou bien une limite prédéfinie. La fonction de limite de temps permet aux utilisateurs de définir un délai avant le retour de la pression à zéro. | Enregistrement des attributs d’échec cohésifs et adhésifs ainsi que de vos données de traction d’adhérence, conformément aux normes nationales et internationales. |
Fonctionne sur piles rechargeables standard ou sur secteur*. Chaque charge de la batterie effectue jusqu’à 200 tractions. Le temps de recharge de la batterie est inférieur à 300 minutes. | Transfert de données vers votre PC via USB ou Bluetooth® pour une analyse plus approfondie avec le logiciel ElcoMaster® ou voir en direct les graphiques de la courbe de traction dans ElcoMaster® pendant le test. | Utilisation sans fil avec communication Bluetooth® pour relier la jauge à un mobile Android™ ou iPhoneǂ. Les coordonnées GPS provenant de votre téléphone mobile peuvent être ajoutées aux rapports et envoyées instantanément par emails. |
|
||
La gamme de collerettes pour substrats standards et fins permet l’utilisation de chaque jauge avec des plots réutilisables de 10, 14.2, 20 ou 50 mm de diamètre; ceci est idéal pour tester des revêtements sur des substrats épais, fins, plats ou convexes. | L’ancre magnétique de fixation est en option et empêche l’actionneur de tomber pendant des essais sur des surfaces verticales ou pour des tests effectués en hauteur. | Livré dans une mallette en plastique robuste pour faciliter le transport et l’utilisation sur le site d’inspection. |
* Modèle T uniquement.
ǂ Compatible iPod, iPhone et iPad
Evaluation des résultats – Attributs de rupture | |||
Beaucoup de normes nationales et internationales, y compris ISO 4624 et ASTM D4541, exigent que l’utilisateur enregistre non seulement la force d’arrachement, mais aussi la nature de rupture. Cela se fait en examinant la face du plot et évaluant la cause de la rupture. En mode «Avancé» sur l’Elcometer 510, il est possible de sélectionner la fonction « Attribut » (Mode Menu / Configuration / Jauge / Avancé) qui permet ainsi d’enregistrer et stocker en mémoire la nature de la fracture pour chaque lecture. | |||
Examen du plot | |||
a) Rupture cohésive: Le revêtement se rompt à l’intérieur d’une couche du revêtement en laissant le même montant de revêtement sur la surface et sur la face du plot. | |||
b) Rupture adhésive : La rupture intervient à l’interface entre les couches (intra-revêtement). Le montant du « revêtement » sur la face du plot ne sera pas la même que sur la zone d’essai. | |||
c) Rupture de la colle: En l’absence de revêtement sur le plot, la rupture doit être enregistrée comme une rupture de la colle. Ceci peut être dû à un mélange incorrect ou insuffisant des composants de l’adhésif ou à une incompatibilité entre la surface, l’adhésif, le revêtement et la zone de test. | |||
Couche de Rupture cohésived | Couches de Ruptures adhésives | ||
Code | Description | Code | Description |
A | Substrat | A/B | Substrat & Couche 1 |
B | Couche 1 | B/C | Couche 1 et Couche 2 |
C | Couche 2 | C/D | Couche 2 et Couche 3 |
D | Couche 3 | D/E | Couche 3 et Couche 4 |
E | Couche 4 | E/F | Couche 4 et Couche 5 |
F | Couche 5 | F/Y | Couche 5 et Colle |
Y | Colle | Y/Z | Colle & Plot |
Ces données sont enregistrées dans le lot et peuvent-être consultées à tout moment, sont affichées :
##.## MPae N% A M% A/B, où; ##.## MPae = Force de traction en MPa ou autre unité de mesure (psi, Newton ou Nmm-2) N% = Pourcentage de rupture de cohésivef |
|||
d Le nombre de couches peut être défini par l’utilisateur dans le menu Lot / Nouveau Lot / Nombre de Couches. Ceci affecte le nombre de couches disponibles sélectionnable pendant l’enregistrement de l’attribut. Le nombre maximum est de cinq couches, en excluant le substrat et la colle.
e Ou unités équivalentes. f Tolérance de 10%, conformément aux standards internationaux. |
Elcometer 510 Modèle T : Conçu pour iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3ème et 4ème génération), iPad mini, iPad 2, et iPod touch (4ème et 5ème génération).
“Made for iPod”, “Made for iPhone” et “Made for iPad” signifie qu’un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, iPhone ou iPad respectivement, et a été certifié par le développeur pour répondre aux standards de performance d’Apple. Apple n’est pas responsable du bon fonctionnement de cet appareil ou de sa conformité aux normes réglementaires et de sécurité. L’utilisation de cet accessoire avec un iPod, iPhone ou iPad peut affecter les performances sans fil.
iPad, iPhone, et iPod touch sont des marques déposées d’Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays. App Store est une marque déposée d’Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays. Compatible avec les appareils mobiles équipés du logiciel Android™ version 2.1 et suivantes. Android™ et Google Play sont es marques déposée de Google Inc.
Modèle S |
Modèle T |
|||
Mesures répétables et reproductibles |
■ |
■ |
||
Structure de menu facile à utiliser; en plusieurs langues |
■ |
■ |
||
Robuste, résistant à l’eau, à la poussière et aux chocs : équivalent à l’IP64 |
■ |
■ |
||
Écran couleur LCD lumineux; avec capteur de lumière ambiante |
■ |
■ |
||
Ecran résistant aux rayures et aux solvants : 2,4” (6cm) TFT |
■ |
■ |
||
Certificat de calibration |
■ |
■ |
||
Jauge garantie 2 ans |
■ |
■ |
||
Ecran auto-rotatif; 0°, 180° |
■ |
■ |
||
Sortie de données via USB (lectures données et lot en direct) |
■ |
■ |
||
Sortie de données via Bluetooth® |
■ |
|||
Commande PC; démarrer & stopper la jauge depuis un PC avec des lectures en direct (USB uniquement) |
■ |
|||
Unités commutables (MPa, psi, N, Nmm-2) |
■ |
■ |
||
Statistiques visualisable sur l’écran (η, x, σ, Hi, Lo, CV%, N>hi limitǂ) |
■ |
■ |
||
Afficheur de la courbe de traction |
■ |
■ |
||
Graphe de tendance |
■ |
■ |
||
Graphe courbe de traction (Charge / Heure) |
■ |
|||
Sélection de plots interchangeables; 10, 14.2, 20 et 50mm |
■ |
■ |
||
Choix de l’échelle de traction par l’utilisateur : (Modèle S & Modèle T, Mode Standard)+ |
|
|
||
10mm: 1.00, 2.00, 3.00, 4.00, 5.00 MPa/s 14.2mm: 0.4, 0.7, 1.4, 2.0, 2.5 MPa/s |
125, 200, 400, 600, 725psi/s 60, 100, 200, 300, 360psi/s 30, 50, 100, 150, 180psi/s 5, 8, 16, 24, 30psi/s |
■ |
■ |
|
Choix de l’échelle de traction par l’utilisateur : (Modèle T, Mode avancé)+ |
|
|||
10mm: 0.4 – 5.60 MPa/s 14.2mm: 0.2 – 2.80 MPa/s 20mm: 0.1 – 1.40 MPa/s |
58 – 812psi/s 29 – 403psi/s 15 – 203psi/s 2 – 32psi/s |
En 0,1 MPa / graduations de 1PSI En 0,1 MPa / graduations de 1PSI En 0,1 MPa / graduations de 1PSI En 0.01MPa / graduations de 0.1psi |
■ |
|
Limite & Limite temps de pause sélectionnable par l’utilisateur |
■ |
|||
Mémoire de la jauge; nombre maximal de mesures |
60 |
60,000* |
||
Nombre de lots (alphanumérique – Modèle T) |
1 |
2,500 |
||
Modes d’attributs conformes aux normes nationales et internationales |
■ |
|||
Modes d’affichage |
||||
Mesures, Statistiques sélectionnées & bargraphe analogique (20 dernières mesures) |
■ |
■ |
||
Graphe courbe de traction |
■ |
|||
Revue du Lot |
■ |
|||
Puissance; Batterie (B), AC alimentation secteur (M) |
B | B, M | ||
Câble USB & CD ElcoMaster® |
■ |
■ |
||
Câble d’alimentation avec adapteur de prise international (Royaume-Uni, Union Européenne, États-Unis, AUS) |
■ |
|||
Valise de transport en plastique |
■ |
■ |
||
Date et heure |
■ |
|||

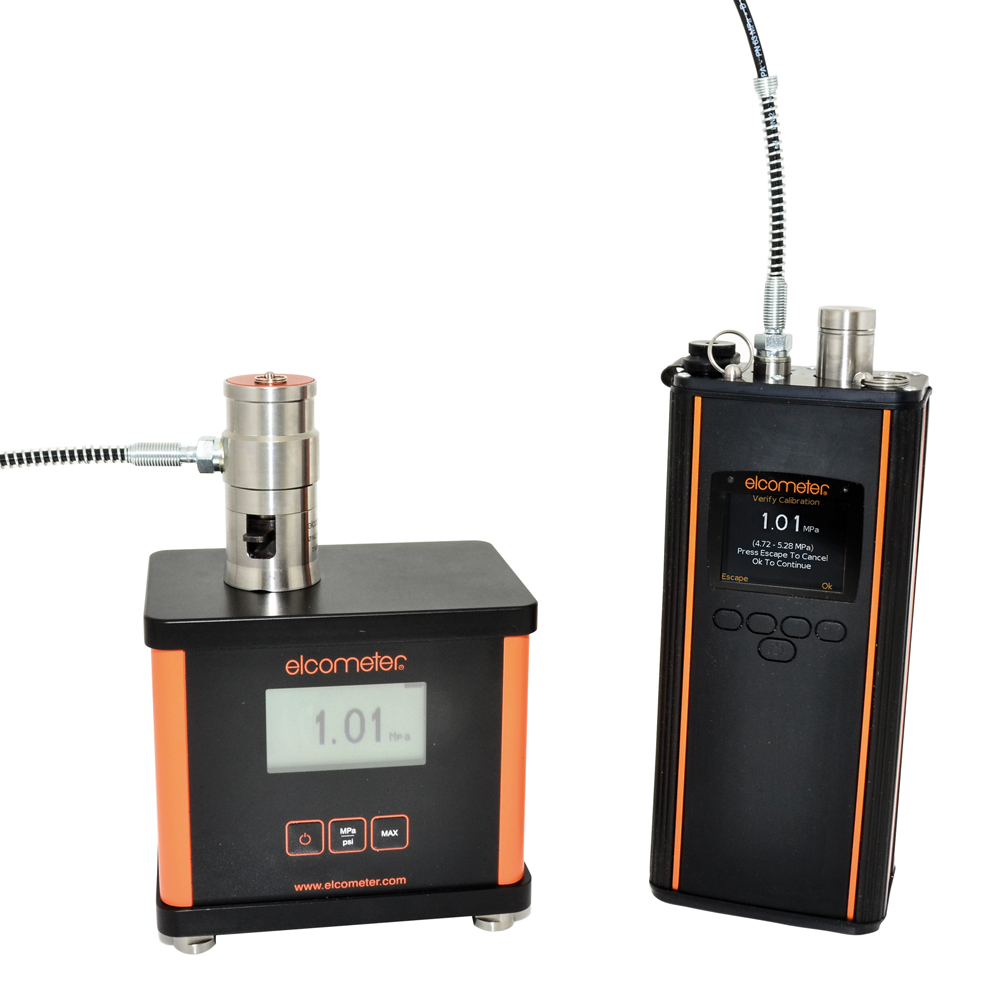

Mode Vérification d’étalonnage d’adhérence sur le terrain |
■ |
■ |
♦ Modèle T uniquement
* Lorsque le « graphe échelle » est activé, le nombre de mesures qui peuvent être stockées dépendent de la résolution du graphe sélectionné.
+ Se il vous plaît se référer au Guide de l’utilisateur pour plus d’informations sur toutes les unités.
Référence |
Description |
Certificat |
||
F510-20S |
Elcometer 510 Jauge d’adhérence automatique – Modèle S ; Kit 20mm |
• |
||
F510-20T |
Elcometer 510 Jauge d’adhérence automatique – Modèle T ; Kit 20mm |
• |
||
F510-50S |
Elcometer 510 Jauge d’adhésion automatique – Modèle S ; Kit Béton 50mm |
• |
||
F510-50T |
Jauge d’adhésion automatique Elcometer 510 Modèle T ; Kit Béton 50mm |
• |
||
|
|
|
|
|
Caractéristiques techniques |
|
|
|
|
Précision de la pression |
± 1% de l’échelle complète |
Précision de la courbe de traction |
± (2,5% + 0,3 secondes) |
|
Résolution de la pression |
0.01MPa (1 psi) |
Résolution de la courbe de traction |
0.01MPa (1psi/s) |
|
Diamètre plot |
10mm (0.39”) |
14.2mm (0.56”) |
20mm (0.76”) |
50mm (1.96”) |
Plage de travail |
8 – 100 MPa |
4 – 50 MPa |
2 – 25 MPa |
0.3 – 4 MPa |
Plage de la courbe de traction |
0.4 – 5.6MPa/s |
0.2 – 2.8MPa/s |
0.1 – 1.4MPa/s |
0.02 – 0.22MPa/s |
Dimensions de la jauge |
260 x 100 x 66mm (6.3 x 3.9 x 2.6”) |
|||
Hauteur activateur |
85mm (3.4”) |
85mm (3.4”) |
85mm (3.4”) |
110mm (4.3”) |
Poids instrument |
2.9kg (6.4lb) |
2.9kg (6.4lb) |
2.9kg (6.4lb) |
3.1kg (8.3lb) |
Poids kit |
– | – |
6.1kg (13.5lb) |
7.3kg (16.1lb) |
Alimentation |
8 piles AA NiMH / alcaline (16 piles rechargeables livrées avec le chargeur) ou alimentation via secteur (Modèle T uniquement) |
|||
Autonomie piles |
~ 200 tractions par charge jusqu’à 25 MPa (3600psi) à 1 MPa / s (150 psi / s), temps de recharge inférieur à 5 heures |
|||

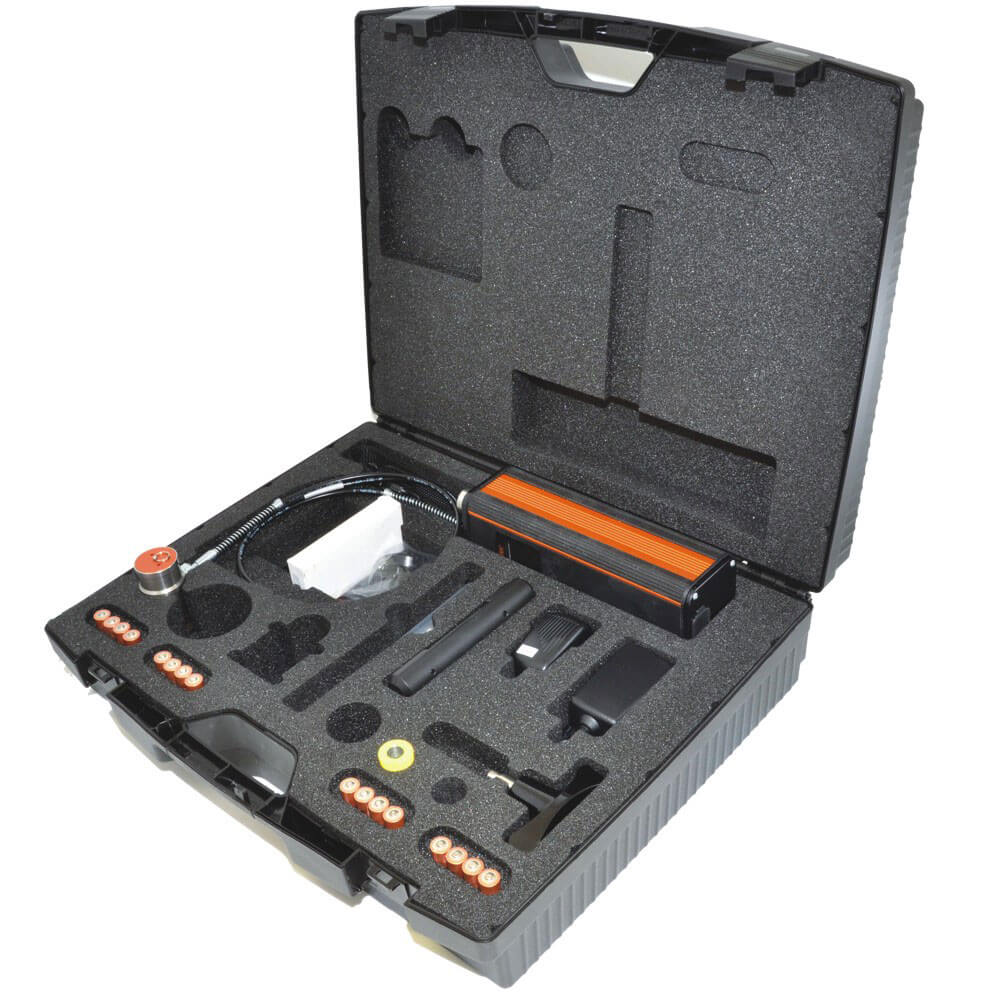

Liste de colisage: Kit 20 mm |
Elcometer 510 Testeur d’adhérence avec plots de 20mm (x10), collerette standard pour plots de 20mm, poignée pour détoureur de plots de 20 mm, détoureur pour plots de 20mm , Araldite standard époxy bi-composants (2 x tubes de 15ml), patin abrasif, bandoulière, valise de transport, 16 x AA MiMH batteries et chargeur (UK, UE, USA, AUS), prise alimentation secteur ((UK, UE, USA, AUS) (Modèle T), CD ElcoMaster® et câble USB, certificat d’étalonnage et mode d’emploi. |
|||
Liste de colisage: Kit 50 mm |
Elcometer 510 Testeur d’adhérence avec plots de 50mm (x6), collerette standard pour plots de 50mm, poignée pour détoureur de plots de 50 mm, détoureur pour plots de 20mm , Araldite standard époxy bi-composants (2 x tubes de 15ml), patin abrasif, bandoulière, valise de transport, 16 x AA MiMH batteries et chargeur (UK, UE, USA, AUS), prise alimentation secteur ((UK, UE, USA, AUS) (Modèle T), CD ElcoMaster® et câble USB, certificat d’étalonnage et mode d’emploi. |
NORMES:
ASTM C1583, ASTM D4541, ASTM D7234-12, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 1015-12, EN 12636, EN 13144, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, JIS K 5600-5-7, NF T30-606, NF T30-062
• Certificat de calibration d’étalonnage inclus
