Jauges d’épaisseur de précision PTG8

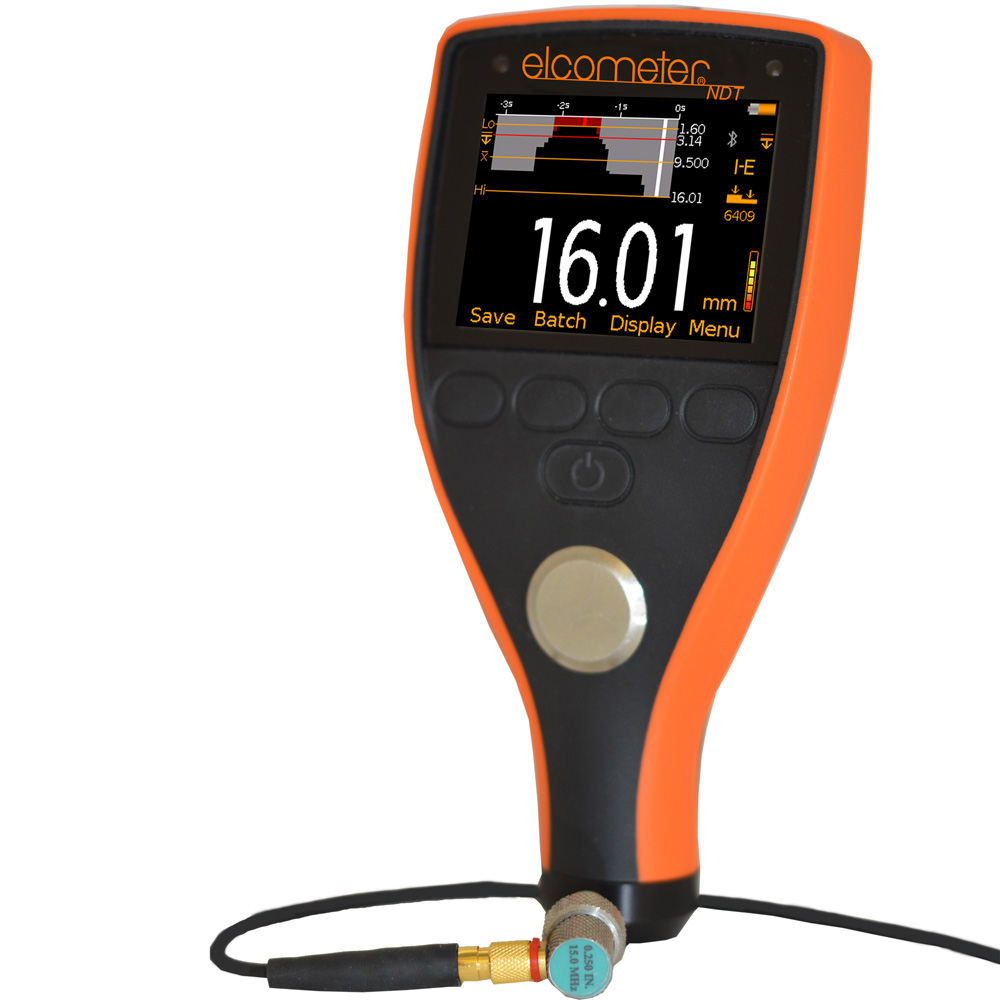

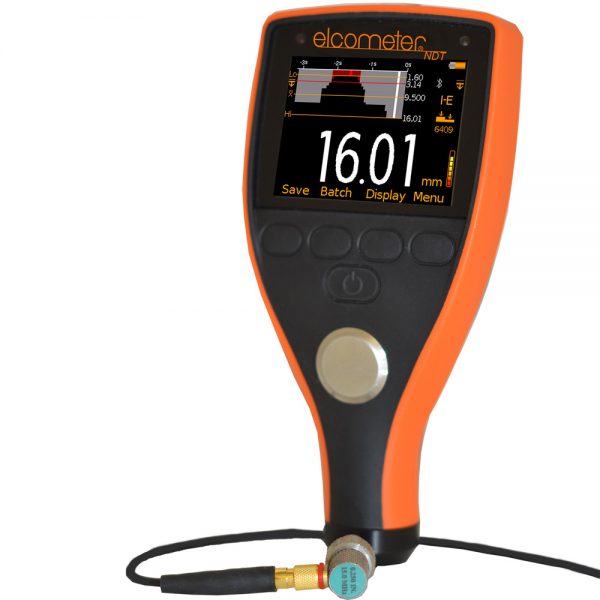

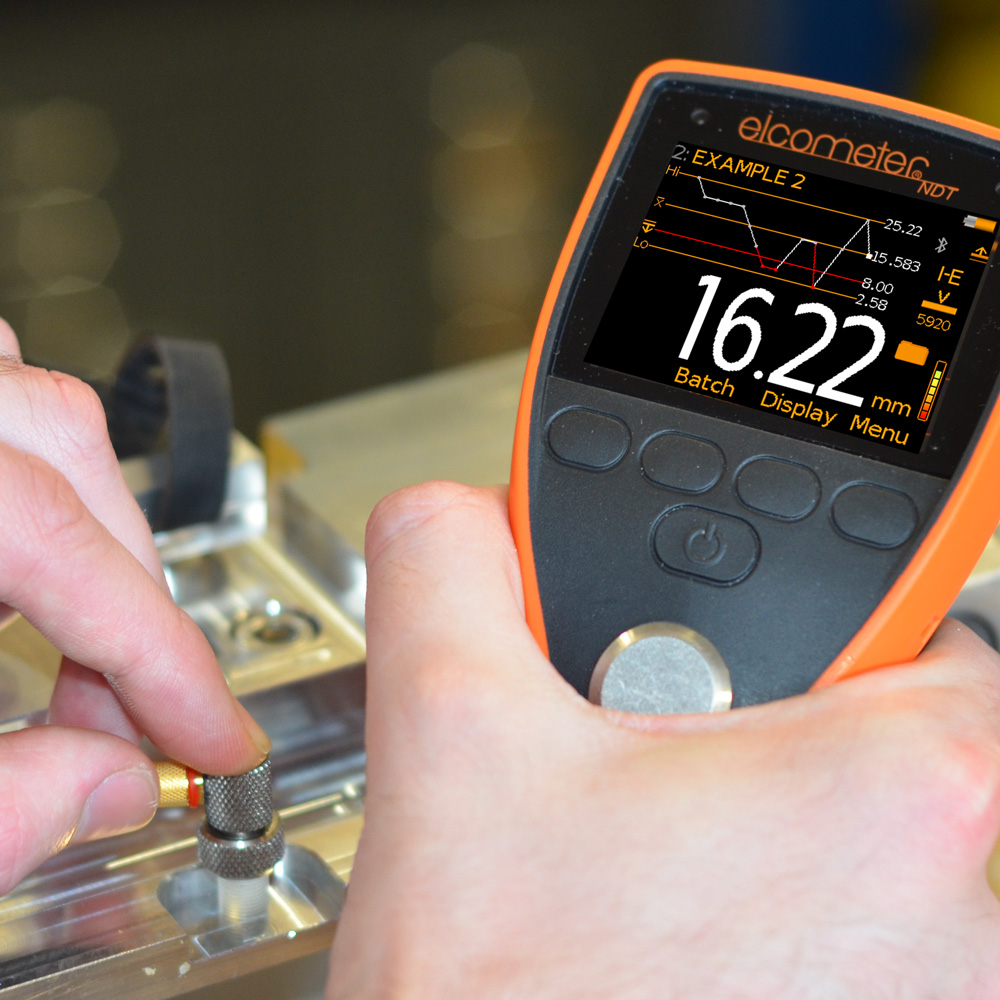

Jauge haut de gamme avec toute les caractéristiques et fonctionnalités nécessaires pour mesurer avec précision l’épaisseur de presque tout les matériaux.

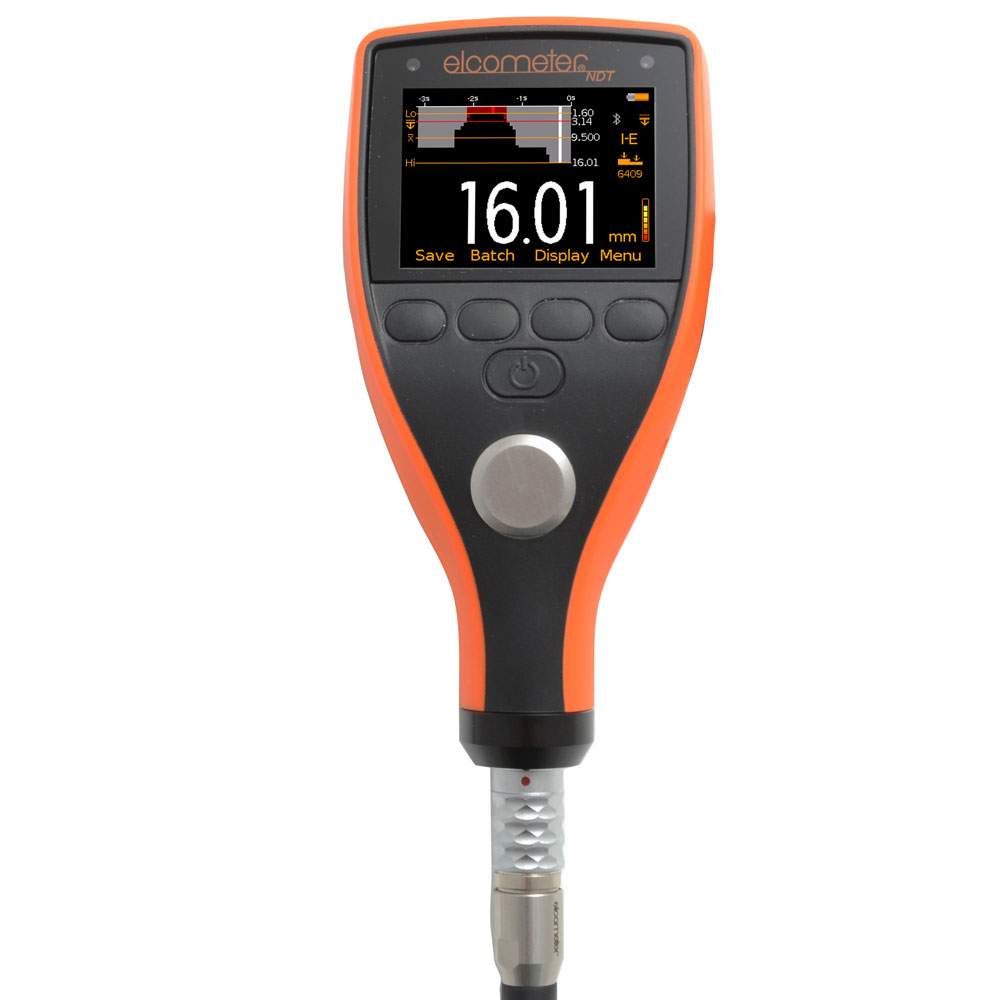

Le PTG 8 est le modèle top de la gamme; il possède toutes les caractéristiques et fonctions pour mesurer avec précision l’épaisseur de presque tous les matériaux.
Grâce à l’écran personnalisable, l’utilisateur peut choisir de visualiser les mesures, les informations statistiques, la barre graphique avec la valeur maxi (Hi), mini (Lo) et moyenne (x) – ou le graphe de séquence et le graphe de tendance des 20 dernières mesures.
Mode de mesure
Le mode Scan permet de prendre des mesures à un taux de 16Hz (16 mesures par seconde) sur de larges surfaces. Lorsque la sonde est retirée de la surface, les valeurs d’épaisseur moyenne, mini et maxi s’affichent.
Options de calibration
Le modèle PTG8 permet de mémoriser trois modèles de calibration. Après l’avoir sauvegardée, l’utilisateur peut simplement sélectionner une calibration dans la mémoire sans besoin de re-calibrer la jauge. C’est une fonction très utile quand on mesure des matériaux d’épaisseurs diverses.
Grâce à la fonction alpha-numérique de la jauge, il est possible de renommer les mémoires de calibration.
Mode d’affichage
Le PTG8 permet à l’utilisateur de définir des limites haute et basse avec signal visuel & sonore du type accepté/refusé. Les limites peuvent être définies pour des mesures individuelles ou pour un lot complet. Si l’une des mesures prises se situe en dehors des limites définies, la valeur et l’icône de limite virent au rouge, la LED rouge clignote et une alarme retentit.
La jauge PTG8 possède un mode différentiel; une fois la valeur d’épaisseur nominale définie par l’utilisateur, la jauge affiche la valeur mesurée ainsi que l’écart par rapport à la valeur nominale pour aider à repérer les zones où l’épaisseur du matériau est inférieure ou supérieure aux spécifications.
Le B-Scan basé sur le temps, transversal en deux dimensions fournit une vue graphique du matériau testé, idéale pour les analyses en profondeur. Le zoom du B-Scan peut être réglé en automatique ou défini par l’utilisateur pour l’analyse détaillé d’une zone précise.
Sortie de données
Le PTG8 permet d’enregistrer 100 000 mesures dans 1 000 lots séquentiels ou en grille. Les lots en grille stockent les mesures dans un format de type feuille de calcul. La fonction Obst permet à l’utilisateur d’indiquer une obstruction dans la grille.
Acquisition de données
Compatible avec ElcoMaster®, PC et Mobile App; les données peuvent être transférées par liaison USB ou Bluetooth® directement sur PC ou dispositifs mobiles équipés d’iOS ou Android™ pour analyse ultérieure et création de rapports d’inspection.
|
Caractéristiques:
|
caractéristiques techniques
|
Code article (avec transducteur)1 |
PTG8BDL-TXC |
|||
|
Code article (Numéro de modèle) |
PTG8BDL |
|||
|
Structure de menu multilingue simple d’emploi |
■ | |||
|
Robuste, résistant aux chocs, à l’eau et à la poussière équivalent IP54 |
■ | |||
|
Ecran couleur lumineux avec rétroéclairage permanent |
■ | |||
|
Capteur de lumière ambiante avec luminosité réglable |
■ | |||
|
Ecran TFT 6 cm (2.4″) résistant aux solvants et à la rayure |
■ | |||
|
Touches d’analyse larges |
■ | |||
|
Alimentation par prise USB via PC |
■ | |||
|
Actualisation2 du logiciel de la jauge via ElcoMaster® |
■ | |||
|
Garantie de la jauge : 2 ans3 |
■ | |||
|
40 limites à définir avec signal visuel & sonore du type accepté/refusé |
||||
|
Taux de mesure |
4, 8, 16Hz4 |
|||
|
Mode de mesure |
Plage de mesures5 | Précision6 | ||
|
Echo-Echo (E-E) |
0,15-10,15mm (0,006-0,400″) |
±0,015mm (0,15-2,99mm) ±0,5% (3,00-10,15mm) |
±0,0006″ (0,006-0,117″) ±0,5% (0,118-0,400″) |
■ |
|
Interface Echo (I-E) |
1,65-25,40mm (0,065-1,000″) |
±0,015mm (1,65-2,99mm) ±0,5%(3,00-25,4mm) |
±0,0006″ (0,065-0,117″) ±0,5% (0,118-1,000″) |
■ |
|

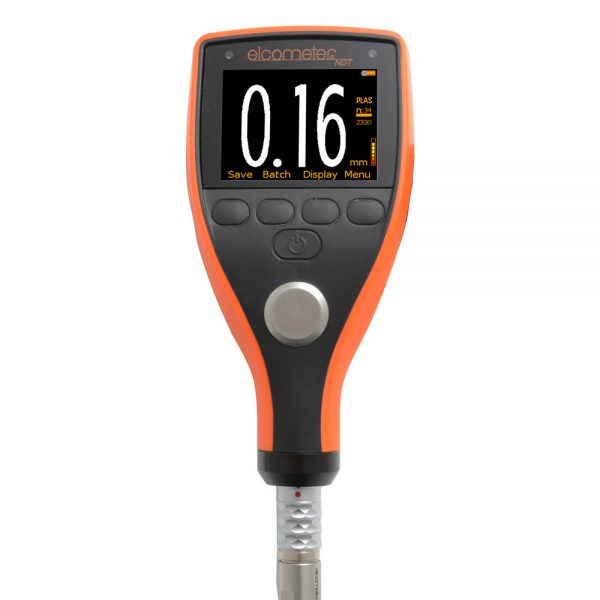

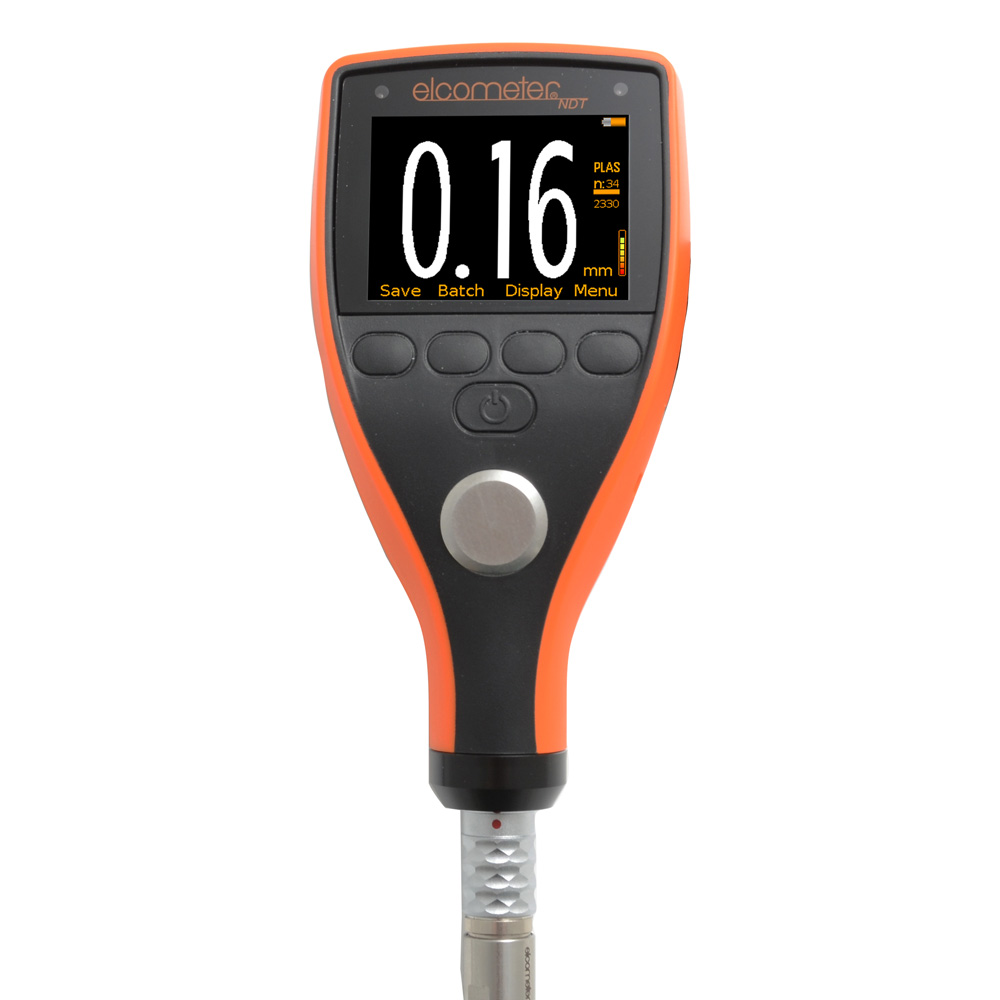

Mode Plastique (PLAS) |
0,15-5,00mm (0,006-0,197″) |
±0,015mm (0,15-2,99mm) ±0,5% (3,00-5,00mm) |
±0,0006″ (0,006-0,117″) ±0,5% (0,118-0,197″) |
■ |
|
Unités de mesure |
mm ou inches |
|||
|
Témoin de stabilité / répétabilité |
■ | |||
|
Mode d’affichage |
|
|||
|
Mesures |
■ | |||
|
Statistiques sélectionnées |
■ | |||
|
Barre graphique d’épaisseur scannée |
■ | |||
|
Graphe de séquence |
■ | |||
|
Mesures et Différentiel |
■ | |||
|
Vue transversale B-Scan |
■ | |||
|
Résolution de lecture au choix |
||||
|
Basse ; 0.1mm, 0.01 Inch, 10m/s, ou 0.001 in/μs |
■ | |||
|
Haute ; 0.01mm, 0.001 Inch, 1m/s, ou 0.0001 in/μs |
■ | |||
|
Statistiques |
||||
|
Nombre de mesures, n ; Valeur moyenne, x ; Ecart type, σ. |
■ | |||
|
Valeur mini, Lo ; Valeur maxi, Hi |
■ | |||
|
Valeur de limite basse haute |
■ | |||
|
Valeur de lecture de plage |
■ | |||
|
Valeur nominale |
■ | |||
|
Nombre de mesures inférieures à la limite basse |
■ | |||
|
Nombre de mesures supérieures à la limite haute |
■ |
|||
|
Options de calibration |
||||
|
1 – point |
■ | |||
|
2 – point |
■ | |||
|
Sélection du matériau ; 39 matériaux pré-sélectionnés |
■ | |||
|
Usine ; retour à la calibration Usine |
■ | |||
|
Vélocité (vitesse du son) |
■ | |||
|
Caractéristiques de calibration |
||||
|
Verrou Calibration ; grâce au ‘Blocage PIN’ en option |
■ | |||
|
Fonction ‘Test calibration’ |
■ | |||
|
Mémoire calibration : 3 modèles de calibration programmables |
■ | |||
|
Avertissement mesure hors calibration |
■ | |||
|
Acquisition de données |
||||
|
Nombre de mesures |
100 000 | |||
|
Nombre de lots |
1 000 | |||
|
Lot séquentiel |
■ | |||
|
Lot en grille |
■ | |||
|
Mode Lot taille fixe ; avec liaison vers lot |
■ | |||
|
Fonction ‘Obstruct’ ; pour entrer ‘Obst’ dans un emplacement de la grille |
■ | |||
|
Supprimer la dernière mesure |
■ | |||
|
Horodatage |
■ | |||
|
Revoir, effacer & supprimer les lots |
■ | |||
|
Nom de lot alphanumérique ; choix utilisateur |
■ | |||
|
Revoir lot sous forme graphique |
■ | |||
|
Sortie de données |
||||
|
USB vers PC |
■ | |||
|
Bluetooth® vers PC, AndroidTM & iOS devices |
■ | |||
|
Logiciel ElcoMaster® |
■ | |||
|
Type de transducteur |
Mono-composant |
|||
|
Reconnaissance auto transducteur |
■ | |||
|
Auto V-path correction |
■ | |||
|
Type de piles7 |
2 x AA | |||
|
Durée de vie piles7 |
Alcaline : 15 heures Lithium : 28 heures |
|||
|
Température de fonctionnement |
– 10 à 50°C (14 à 122°F) |
|||
|
Dimensions (l x h x p) |
145 x 73 x 37mm (5,7 x 2,84 x 1,46″) |
|||
|
Poids de la jauge (av. piles) |
210g (7,4oz) |
|||
|
Colisage |
Jauge Elcometer PTG8BDL, transducteur angle droit mono-composant 15MHz 1/4″, couplant, étui de transport, dragonne, 3 protections d’écran, boitier de protection, valise de transport en plastique, 2 x piles AA, certificat de calibration, câble USB, logiciel ElcoMaster®, carte d’extension de garantie à deux ans, mode d’emploi |
|||
NORMES:
EN14127, EN15317
1 PTG livré avec transducteur angle droit 5MHz 1/4″
2 Connexion Internet requise
3 Extension de garantie gratuite à deux ans pour les jauges MTG & PTG dans les 60 jours suivant la date
4 Réglage par défaut en mode scan : 16 Hz (sélectionnable par l’utilisateur)
5 Selon matériau mesuré et transducteur utilisé
6 Sur acier
7 Livré avec Alcaline, possibilité d’utiliser des piles Lithium et rechargeables avec les jauges, utilisation continue à 1 mesure par seconde
sondes
| Transducteurs PTG | |
| Les transducteurs mono-composant intelligents de la gamme PTG sont automatiquement reconnus par la jauge et correctement identifiés même en cas de changement. |  |
|
|
|
|
|
Adaptées à la mesure de |
Adaptées pour |
|||
|
Référence |
Diamètre |
Caractéristiques |
Amortissement |
Plastiques fins |
Acier |
Aluminium |
Titane |
PTG6 PTG8 |
|
15.00 MHz Sonde mono-composant de précision |
||||||||
|
TXC15M0CM |
1/4″ |
Angle droit |
S |
■ |
■ |
■ |
■ |
■ |
|
20.0 MHz Sonde mono-composant de précision |
||||||||
|
TXC20M0CM |
1/4″ |
Angle droit |
S |
■ |
■ |
■ |
■ |
■ |
Toutes les sondes sont livrées avec certificat de calibration
