Gamme complète de sondes interchangeables pour les appareils de mesure d’épaisseur Elcometer 456 a sondé séparé.
Toutes les sondes Elcometer 456 sont parfaitement interchangeables; un large choix de formes et de plages de mesure sont disponibles pour répondre à vos besoins spécifiques.
Sondes Droites |
|
Sondes Mini |
|
Sondes Angle Droit |
|
Sondes PINIP™ Convertit une jauge à sonde séparée en une jauge à sonde intégrée |
|
Sondes Télescopiques |
|
Sondes Ultra/Scan |
|
Sondes Étanches |
|
Sondes Haute Température |
|
Sondes Anodisation |
|
Sondes Blindées |
|
Sondes Revêtements Souples |
|
Sondes Spécialisées |
Les sondes ferreuses mesurent les épaisseurs de revêtements non magnétiques sur des supports ferro-magnétiques. Les jauges Elcometer 456 ferreuses acceptent toutes les sondes ferreuses. Les sondes non-ferreuses mesurent les épaisseurs de revêtements non conducteurs sur des supports métalliques non ferreux. Les jauges Elcometer 456 non ferreuses acceptent toutes les sondes non ferreuses. Les sondes duales FNF conviennent à la fois pour les substrats ferreux et non ferreux et les identifient automatiquement. Les jauges Elcometer 456 FNF acceptent toutes les sondesferreuses, non ferreuses et duales.
Les sondes Elcometer peuvent être utilisées jusqu’à une température maximum de 80°C (176°F), à l’exception des sondes séparées ferreuses jusqu’à 150°C (300°F), et PINIP Haute température jusqu’à 250°C (480°F). Les températures indiquées sont les températures des substrats et le cycle d’utilisation des sondes doit être réduit pour s’assurer que la montée en température soit minimale à l’intérieur de la sonde.
Toutes les sondes Elcometer sont livrées avec un certificat de test et un jeu de feuilles d’épaisseur adapté à la plage de mesure de la sonde.

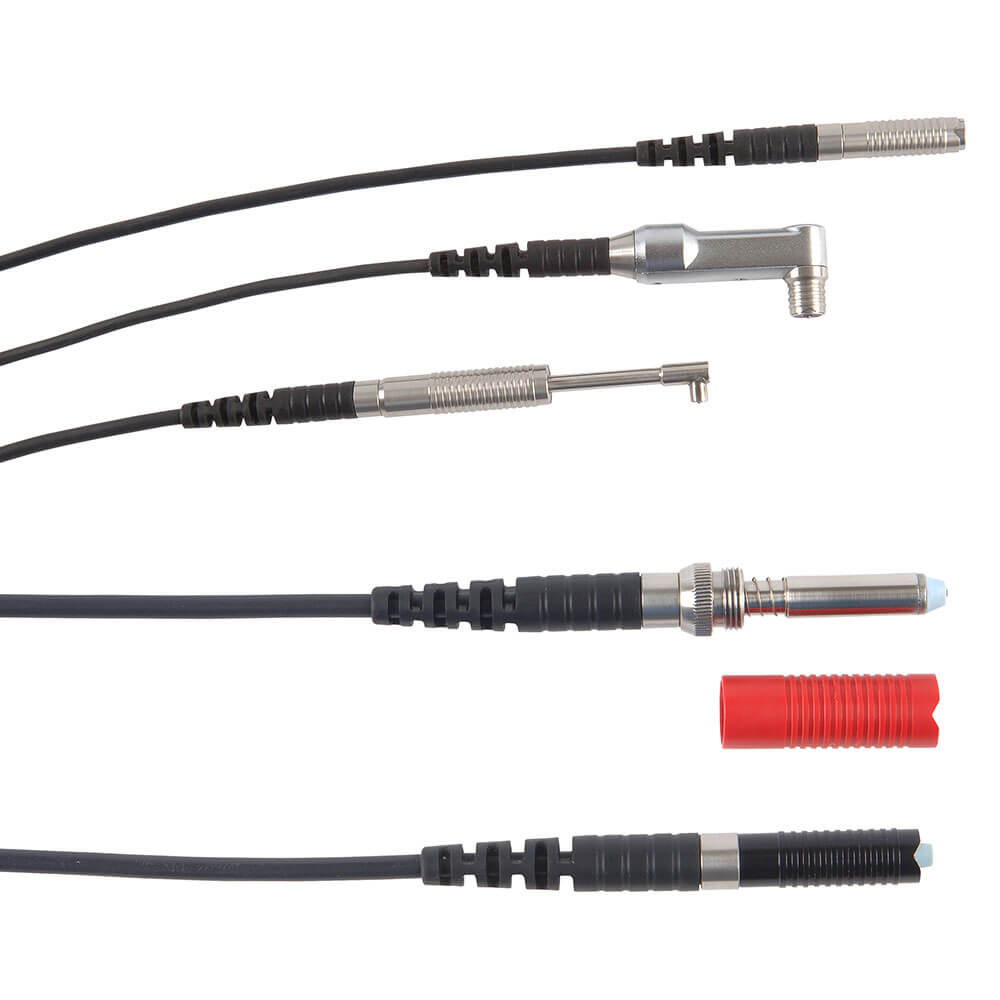

Échelle 1 |
Plage de mesures |
0-1500µm (0-60mils) |
Précision*: ±1-3% or ±2.5µm (±0.1mil) |
|||
Résolution |
0.1µm: 0-100µm; 1µm: 100-1500µm (0.01mil: 0-5mils; 0.1mil: 5-60mils) | |||||
Droite |
Angle Droit |
Mini 90° (M5) | ||||
Droite étanche |
Anodisation |
PINIP™ | ||||
Design de la sonde |
Réference |
Diamètre de surface convexe |
Rayon de surface concave |
Largeur minimum de la tête |
Diamètre minimum d’échantillon |
|
Droite |
Ferreux F | T456CF1S | 4mm (0.16″) | 25mm (0.98″) | 85mm (3.35″) | 4mm (0.16″) |
Non Ferreux N | T456CN1S | 10mm (0.39″) | 10mm (0.39″) | 85mm (3.35″) | 4mm (0.16″) | |
Sondes Duales FNF | T456CFNF1S | F Mode: 4mm (0.16″) N Mode: 26mm (1.02″) |
12.5mm (0.49″) | 88mm (3.46″) | F Mode: 4mm (0.16″) N Mode: 6mm (0.24″) |
|
Angle Droit |
Ferreux F | T456CF1R | 4mm (0.16″) | 25mm (0.98″) | 28mm (1.10″) | 4mm (0.16″) |
Non Ferreux N | T456CN1R | 10mm (0.39″) | 14mm (0.55″) | 28mm (1.10″) | 4mm (0.16″) | |
Sondes Duales FNF | T456CFNF1R |
F Mode: 4mm (0.16″) |
12.5mm (0.49″) | 38mm (1.50″) |
F Mode: 4mm (0.16″) |
|
Mini 90° (M5) 45mm (1.77″) |
Ferreux F | T456CFM5R90A | 3mm (0.12″) | 6.5mm (0.26″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Non Ferreux N | T456CNM5R90A | 10mm (0.39″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) | |
Mini 90° (M5) 150mm (5.9″) |
Non Ferreux N | T456CNM5R90C | 10mm (0.39″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Mini 90° (M5) |
Non Ferreux N | T456CNM5R90E | 10mm (0.39″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Droite étanche |
Ferreux F | T456CF1E | 4mm (0.16″) | 25mm (0.98″) | 85mm (3.35″) | 4mm (0.16″) |
Mini 90° (M5) étanche |
Ferreux F | T456CFME5R90A |
3mm (0.12″) |
6.5mm (0.26″) |
Hauteur: 16mm (0.63″) |
4mm (0.16″) |
Mini 90° (M5) étanche 2m Cable |
Ferreux F | T456CFME5R90A-2 |
3mm (0.12″) |
6.5mm (0.26″) |
Hauteur: 16mm (0.63″) |
4mm (0.16″) |
Anodisation |
Non Ferreux N | T456CN1AS | 10mm (1.38″) | 14mm (0.55″) | 100mm (3.94″) | 4mm (0.16″) |
PINIP™ |
Ferreux F | T456CF1P | 4mm (0.16″) | 60mm (2.36″) | 170mm (6.69″) | 4mm (0.16″) |
Non Ferreux N | T456CN1P | 10mm (0.39″) | 50mm (1.97″) | 180mm (7.09″) | 4mm (0.16″) | |
Sondes Duales FNF | T456CFNF1P | F Mode: 4mm (0.16″) N Mode: 26mm (1.02″) |
65mm (2.56″) | 180mm (7.09″) | F Mode: 4mm (0.16″) N Mode: 6mm (0.24″) |
|
Échelle 2 |
Plage de mesures |
0-5mm (0-200mils) |
Précision*: ±1-3% or ±20µm (±1.0mil) |
|||
Résolution |
1µm: 0-1mm; 10µm: 1-5mm (0.1mil: 0-50mils; 1mil: 50-200mils) | |||||
Pour une meilleure résolution et précision des mesures de revêtements fins, les jauges Echelle 2 peuvent être converties en mode de mesure Echelle 1 | ||||||
Droite |
Blindée |
Revêtements Souples |
PINIP™ | |||
Angle Droit |
Télescopique |
Étanche |
Haute Température | |||
Design de la sonde |
Réference |
Diamètre de surface convexe |
Rayon de surface concave |
Largeur minimum de la tête |
Diamètre minimum d’échantillon |
|
Droite |
Ferreux F | T456CF2S | 4mm (0.16″) | 25mm (0.98″) | 89mm (3.50″) | 8mm (0.32″) |
Non Ferreux N | T456CN2S | 100mm (3.97″) | 150mm (5.90″) | 88mm (3.46″) | 14mm (0.55″) | |
Angle Droit |
Ferreux F | T456CF2R | 4mm (0.16″) | 25mm (0.98″) | 32mm (1.26″) | 8mm (0.32″) |
Blindée |
Ferreux F | T456CF2ARM | 4mm (0.16″) | 25mm (0.98″) | 138mm (5.43″) | 8mm (0.32″) |
Télescopique |
Ferreux F | T456CF2T | 4mm (0.16″) | 25mm (0.98″) | 36mm (1.42″) | 8mm (0.32″) |
Revêtements Souples |
Ferreux F | T456CF2B | Surface plane | Surface plane | 89mm (3.50″) | 8mm (0.32″) |
Étanche |
Ferreux F | T456CF2SW | 4mm (0.16″) | 40mm (1.98″) | 138mm (5.43″) | 8mm (0.32″) |
Étanche 5m (15″) câble |
Ferreux F | T456CF2SW-5 | 4mm (0.16″) | 40mm (1.98″) | 138mm (5.43″) | 8mm (0.32″) |
Étanche |
Ferreux F | T456CF2SW-15 | 4mm (0.16″) | 40mm (1.98″) | 138mm (5.43″) | 8mm (0.32″) |
Étanche |
Ferreux F | T456CF2SW-30 | 4mm (0.16″) | 40mm (1.98″) | 138mm (5.43″) | 8mm (0.32″) |
Étanche |
Ferreux F | T456CF2SW-50 | 4mm (0.16″) | 40mm (1.98″) | 138mm (5.43″) | 8mm (0.32″) |
PINIP™ | Ferreux F | T456CF2P | 4mm (0.16″) | 60mm (2.36″) | 174mm (6.85″) | 8mm (0.32″) |
Non Ferreux N | T456CN2P | 100mm (3.97″) | 150mm (5.90″) | 185mm (7.28″) | 14mm (0.55″) | |
Haute Température 250°C (480°F) |
Ferreux F | T456CF2PHT | 4mm (0.16″) | 60mm (2.36″) | 174mm (6.85″) | 8mm (0.32″) |
Échelle 3 |
Plage de mesures |
0-13mm (0-500mils) |
Précision*: ±1-3% or ±50µm (±2.0mils) |
|||
Résolution |
1µm: 0-2mm; 10µm: 2-13mm (0.1mil: 0-100mils; 1mil: 100-500mils) | |||||
Droite |
PINIP™ | |||||
Design de la sonde |
Réference |
Diamètre de surface convexe |
Rayon de surface concave |
Largeur minimum de la tête |
Diamètre minimum d’échantillon |
|
Droite |
Ferreux F | T456CF3S | 15mm (0.59″) | 40mm (1.57″) | 102mm (4.02″) | 14mm (0.55″) |
PINIP™ | Ferreux F | T456CF3P | 15mm (0.59″) | 45mm (1.77″) | 184mm (7.24″) | 14mm (0.55″) |

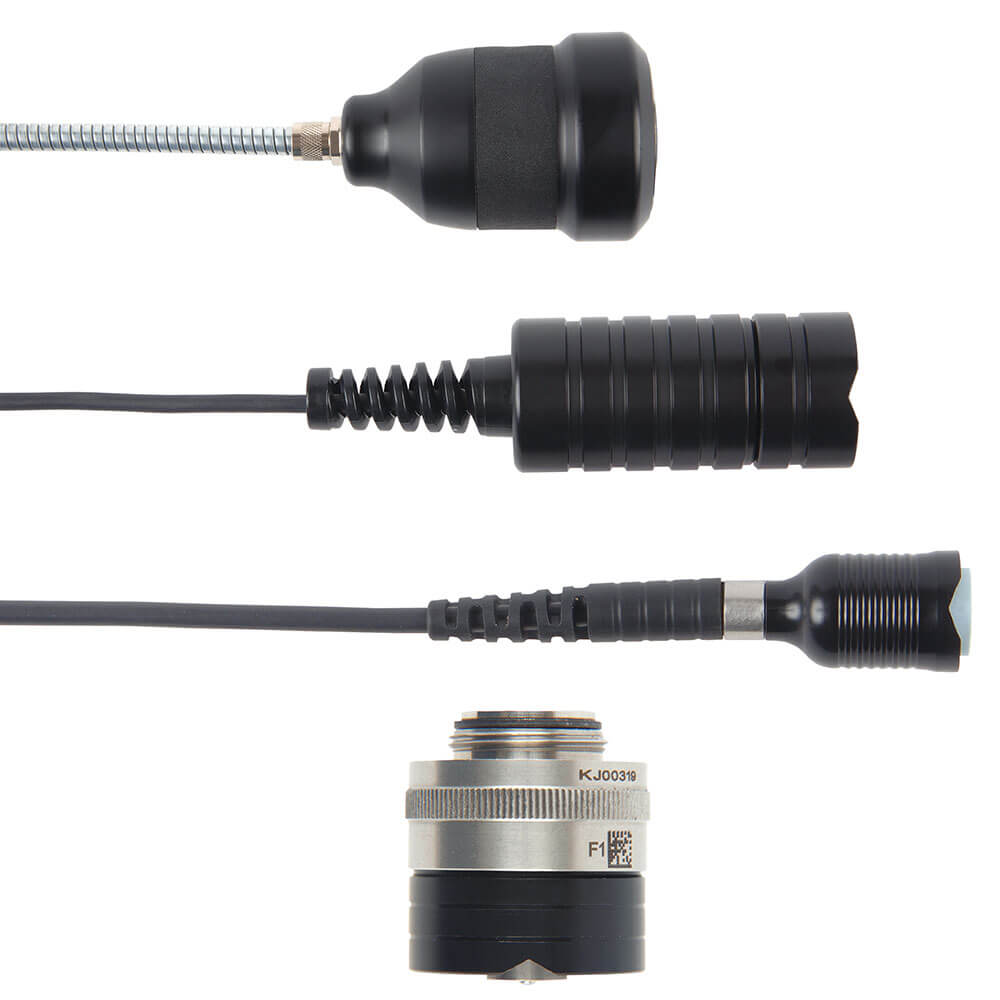

Échelle 6 |
Plage de mesures |
F: 0-25mm (0-980mils) |
Précision*:±1-3% or ±100µm (±4.0mils) |
|||
N: 0-30mm (1200mils) | ||||||
Résolution |
10µm: 0-2mm; 100µm: 2-30mm (1mil: 0-100mils; 10mils: 100-1200mils) | |||||
Droite |
Blindée | |||||
Design de la sonde |
Réference |
Diamètre de surface convexe
|
Rayon de surface concave
|
Largeur minimum de la tête |
Diamètre minimum d’échantillon
|
|
Droite |
Ferreux F | T456CF6S | 35mm (1.40″) | 170mm (6.70″) | 150mm (5.90″) | 51 x 51mm² (2 x 2 pouces carré) |
Non Ferreux N | T456CN6S | Surface plane | Surface plane | 160mm (6.30″) | 58mm (2.30″) | |
Blindée |
Ferreux F | T456CF6ARM | 35mm (1.40″) | 170mm (6.70″) | 190mm (7.48″) | 51 x 51mm² (2 x 2 pouces carré) |
Non-Ferrous | T456CN6ARM | Surface plane | Surface plane | 200mm (7.87″) | 58mm (2.30″) | |
Échelle 7 |
Plage de mesures:: F: |
0 – 31mm (0 – 1220mils) |
Précision*:±1-3% or ±100µm (±4.0mil) |
|||
Résolution |
10μm: 0-2mm; 100μm: 2-31mm (1mil: 0-100mils; 10mils: 100-1220mils) | |||||
Blindée |
||||||
Design de la sonde
|
Réference |
Diamètre de surface convexe |
Rayon de surface concave |
Largeur minimum de la tête |
Diamètre minimum d’échantillon |
|
Blindée |
Ferreux F | T456CF7ARM | 40mm (1.58″) | 170mm (6.70″) | 200mm (7.87″) | 55 x 55mm² (2.17 x 2.17 pouces carré) |

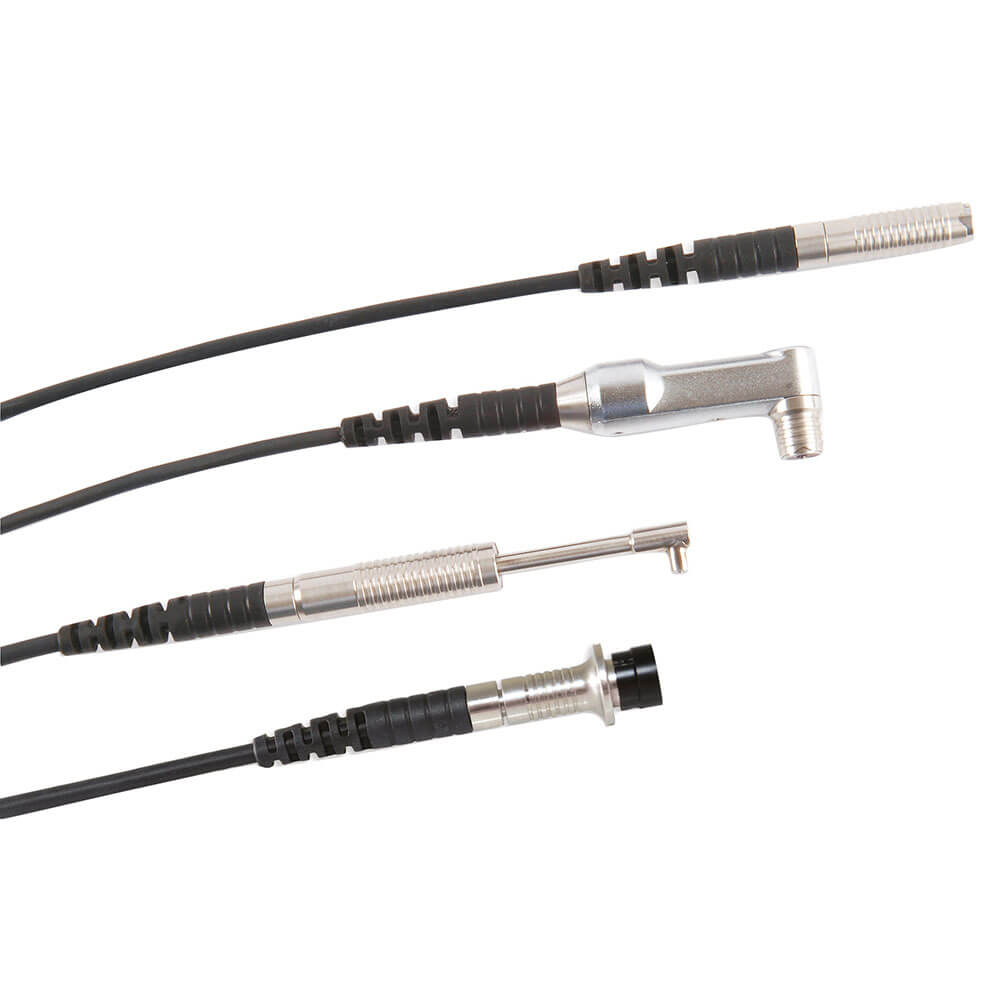

Échelle 0.5 |
Plage de mesures |
0-500µm (0-20mils) |
Précision*:±1-3% or ±2.5µm (±0.1mil) |
|||
Résolution |
0.1µm: 0-100µm; 1µm: 100-500µm (0.01mil: 0-5mils; 0.1mil: 5-20mils) | |||||
Mini 45mm |
Mini 90° 45mm |
Mini 90° 300mm | Mini 90° 400mm | |||
Mini 45° 45mm |
Mini 150mm (5.90″) |
Mini 90° 150mm |
Mini 45° 300mm |
|||
Design de la sonde |
Réference |
Diamètre de surface convexe |
Rayon de surface concave |
Largeur minimum de la tête |
Diamètre minimum d’échantillon |
|
Mini-M3 |
Ferreux F | T456CFM3—A | 1.9mm (0.07″) | 6.5mm (0.26″) | 6mm (0.24″) |
3mm (0.12″) |
Non Ferreux N | T456CNM3—A | 6mm (0.24″) | 8.5mm (0.33″) | 6mm (0.24″) | 4mm (0.16″) | |
Mini-M3-90° |
Ferreux F | T456CFM3R90A | 1.9mm (0.07″) | 6.5mm (0.26″) |
Hauteur: 16mm (0.63″) |
3mm (0.12″) |
Non Ferreux N | T456CNM3R90A | 6mm (0.24″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) | |
Mini-M3-45° |
Ferreux F | T456CFM3R45A | 1.9mm (0.07″) | 6.5mm (0.26″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
3mm (0.12″) |
Mini-M3 |
Ferreux F | T456CFM3—C | 1.9mm (0.07″) | 6.5mm (0.26″) | 6mm (0.24”) | 3mm (0.12”) |
Non Ferreux N | T456CNM3—C | 6mm (0.24″) | 8.5mm (0.33″) | 6mm (0.24”) | 4mm (0.16”) | |
Mini-M3-90° 150mm (5.90″) |
Ferreux F | T456CFM3R90C | 1.9mm (0.07″) | 6.5mm (0.26″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
3mm (0.12″) |
Non Ferreux N | T456CNM3R90C | 6mm (0.24″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) | |
Mini 90° |
Ferreux F |
T456CFM3R90D | 1.9mm (0.07″) | 6.5mm (0.26″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
3mm (0.12″) |
Mini 45° |
Ferreux F |
T456CFM3R45D |
1.9mm (0.07″) | 6.5mm (0.26″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
3mm (0.12″) |
Mini 90° |
Non Ferreux N |
T456CNM3R90E |
6mm (0.24″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Échelle 0,5 Graphite |
Range |
0-500μm (0-20mils) |
Accuracy*: ±1-3% or ±2.5μm (±0.1mil) | |||
Resolution |
0.1μm: 0-100μm; 1μm: 100-500μm (0.01mil: 0-5mils; 0.1mil: 5-20mils) |
|||||
Mini 90° 45mm |
Mini 90° 150mm | Mini 90° 400mm | ||||
Design de la sonde |
Réference |
Diamètre de surface convexe |
Rayon de surface concave |
Largeur minimum de la tête |
Diamètre minimum d’échantillon |
|
Mini 90° Graphite 45mm (1.77″) |
Non Ferreux N | T456CNMG3R90A | 6mm (0.24″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Mini 90° Graphite 150mm (5.90″) |
Non Ferreux N | T456CNMG3R90C | 6mm (0.24″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Mini 90° Graphite 400mm (15.7″) |
Non Ferreux N | T456CNMG3R90E | 6mm (0.24″) | 8.5mm (0.33″) | Hauteur: 16mm (0.63″) Width: 7mm (0.28″) |
4mm (0.16″) |
Échelle 1 Ultra/ Scan Probe
|
Plage de mesures |
0-1500μm (0-60mils)+ |
Précision*^: ±1-3% or ±2.5μm (±0.1mil) |
|||
Résolution |
1μm: 0-1500μm (0-60mils) | |||||
Ultra/ Scan Probe | ||||||
Design de la sonde |
Réference |
Largeur minimum de la tête |
Diamètre minimum d’échantillon† |
|
||
Ultra/Scan Probe | Ferreux F | T456CF1U |
86mm (3.38″) |
15mm (0.59″) |
|
|
Sondes Duales FNF | T456CFNF1U | 89mm (3.50″) | 15mm (0.59″) | |||
Échelle 2 Ultra/ Scan Probe |
Plage de mesures |
0-5mm (0-200mils)+ |
Précision*^: ±1-3% ou ±0.02mm (±1.0mil) |
|||
Résolution |
1μm: 0-1mm; 10μm: 1-5mm (0.1mil: 0-50mils; 1mil: 50-200mils) |
|||||
Ultra/ Scan Probe | ||||||
Design de la sonde |
Réference |
Largeur minimum de la tête |
Diamètre minimum d’échantillon† |
|||
Ferreux F |
T456CF2U |
90mm (3.54″) |
15mm (0.59″) |
|||
T456C23956 |
Capuchons de rechange pour sonde Ultra/Scan (lot de 3)# |
* Choisir la valeur la plus grande
† FNF (F): sonde FNF en mode F / FNF (N): sonde FNF en mode N
^ Si calibré avec un échantillon du substrat non revêtu
# Lors de tests avec des capuchons de sonde sur surfaces lisses, distance scannée supérieure à 50km (30 miles)
+ Hors capuchon
