iScope pour la polarisation

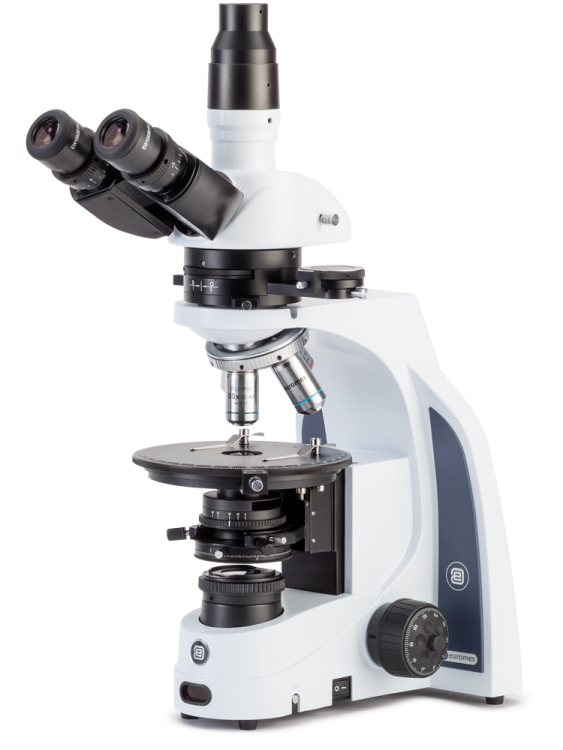

Les microscopes iScope pour les applications avec de la lumière polarisée sont dotés de dispositifs spécifiques comme une platine rotative et des objectifs libres de tension internes qui transforment un iScope standard en un microscope spécifique pour de la polarisation

Modèles

iScope pour de la polarisation

MODÈLES	Binoculaire	Trinoculaire	EWF 10x/20 mm	EWF 10x/22 mm	EWF 10x/20 mm avec réticule en croix	EWF 10x/22 mm avec réticule en croix	EWF 10x/20 mm avec réticule micrométrique et croix	EWF 10x/22 mm avec réticule micrométrique et croix	Objectifs Plan PLPOLi 5x/10x/20x/S40x IOS (1)	PLPOLRi 5x/10x/20x/50x IOS objectives (1)	Platine Ø160 mm, 360° rotative	Condenseur avec filtre polariseur rotative sur 360°	Eclairage par transmission Köhler LED	Eclairage halogène de 50W 12V par incidence
IS.1052‑PLPOLi	•			•		•		•	•		•	•	•
IS.1053‑PLPOLi		•		•		•		•	•		•	•	•
IS.1052‑PLPOLRi	•		•		•		•			•	•	•	•	•
IS.1053‑PLPOLRi		•	•		•		•			•	•

Spécifications techniques

OCULAIRES
Les modèles pour la polarisation sont dotés d’oculaires EWF 10x/20 mm ou 22 mm (tubes ayant un diamètre de 30 mm), d’un oculaire en croix et d’un oculaire en croix avec un réticule micrométrique.

TÊTES
Têtes binoculaire et trinoculaire de type Siedentopf avec tubes inclinés à 30º. Distance interpupillaire réglable de 48 à 76 mm. Réglage(s) de la dioptrie ± 5. Un système de rotation unique permet le positionnement ergonomique des deux tubes en position haute (431mm) et en position basse (397mm). La tête trinoculaire est dotée d’un tube de 23.2 mm de diamètre  et peut recevoir un adaptateur tube à monture C doté d’une lentille interne de 0.33x ou de 0.5x

TOURELLE
Tourelle à objectifs inversée pour un maximum de 4 objectifs  montée sur des roulements à billes

OBJECTIFS

1)Objectifs plan corrigés à l’infini libres de tension PLPOLi pour les applications en polarisation.Objectif 5x sans correction pour couvre-lame et objectifs 10/20/S40/S60/S100x à huile avec correction de 0.17 mm pour couvre-lame. Pour modèles polarisants transmis
2) Objectifs Plan corrigés à l’infini et libres de tension PLPOLi pour la polarisation
3) Objectifs en option

Toutes les optiques sont traitées antifongique et antireflet pour un meilleur passage de la lumière

PLATINE
Platine rotative sur 360º, Ø160 mm
Une surplatine X-Y 30 x 40 mm est disponible en option  (IS.9522)

CONDENSEUR
Condenseur d’Abbe réglable en hauteur O.N 1.25 avec diaphragme à iris avec polariseur rotatif sur 360º et escamotable

MISE AU POINT
Macro-micrométrique coaxiale, 200 graduations. 1 µm par graduation, 200 µm par rotation, Déplacement total d’environ 24 mm. Butée de protection pour éviter d’endommager l’échantillon et les objectifs. Le réglage macrométrique est équipé d’un contrôle de friction

ECLAIRAGE DIASCOPIQUE
Eclairage de Köhler par NeoLED de 3 W, intensité réglable, avec alimentation interne 100-240 V
La grande ouverture du NeoLED permet aux systèmes optiques du microscope iScope de produire des images de plus hautes résolutions, très proche de la limite de la diffraction théorique de l’optique. D’autres avantages du NeoLED sont la faible consommation d’énergie, l’ampoule qui ne chauffe pas la préparation et une durée de vie plus longue
Le réglage Köhler fournit un éclairage homogène et un contraste élevé.
Les modèles polarisants avec uniquement un éclairage transmis sont livrés avec : un filtre de polarisation rotatif sur 360º, une lentille de Bertrand (intégrée), une lame de compensation λ rouge premier ordre et une lame de retardement 1/4λ, une lame de quartz, un filtre vert et un filtre bleu de 45 mm pour le porte lampe

ECLAIRAGE RÉFLÉCHIE
(Modèles PLPOLRi seulement)
Les modèles de polarisation sont équipé d’un épi-éclairage Halogène de 50 W 12 V et d’une alimentation externe 100-240 V
Livré avec filtre polarisant rotatif sur 360º, analyseur, lentille de Bertand, lambda 1 λ,  lame de retardement 1/4 λ,  quartz, lames avec filtres vert/bleu et blanc/polariseur

CAPTEUR ICARE
Le capteur unique iCare a été développé pour éviter toute perte inutile d’énergie
L’éclairage du microscope s’éteint automatiquement quelques minutes après que l’utilisateur ne se trouve plus devant l’appareil

CSS – SYSTEME DE RANGEMENT DU CABLE
Les microscopes iScope sont équipés d’un système de rangement de câble sur la partie postérieure de l’appareil, ce qui permet un rangement facile. La poignée de transport intégrée à l’arrière du microscope assure le transport en toute sécurité de l’appareil

CONFIGURATIONS
Les microscopes iScope sont disponibles sous différentes configurations et sont évolutifs grâce à la grande variété de type de contrastes.

EMBALLAGE
Livré avec un câble d’alimentation, une housse de protection, un fusible de rechange et un manuel d’utilisation. Le tout emballé dans plusieurs coffrets de polystyrène

accessoires

IS.6210
Oculaire grand champ EWF10x/20 mm, tube Ø 30 mm
IS.6210-C
Oculaire grand champ EWF10x/22 mm avec réticule micrométrique 1mm/100, tube Ø 30 mm
IS.6210-P
Oculaire grand champ EWF10x/22 mm avec réticule micrométrique 1mm/100, tube Ø 30 mm
IS.6210-CM
Oculaire grand champ EWF10x/22 mm avec réticule micrométrique 1mm/100, tube Ø 30 mm
IS.6310
Oculaire grand champ EWF10x/20 mm, tube Ø 30 mm
IS.6212
Oculaire grand champ WF12,5/15 mm, tube Ø 30 mm
IS.6215
Oculaire grand champ WF15x/16 mm, tube Ø 30 mm
IS.6220
Oculaire grand champ WF20x/12 mm, tube Ø 30 mm
IS.6299
Paire d’œilletons, tube Ø 30 mm
IS.7202
Objectif plan PLi 2x/0.05, corrigé à l’infini. Pas de correction pour lame couvre-objet. Distance de travail de 18,3 mm
IS.7905-T
Objectif plan PLPOLi 5x/0.12, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, pas de correction pour lame couvre-objet. Distance de travail de 15,5 mm
IS.7910-T
Objectif plan PLPOLi 10x/0.25, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, pas de correction pour lame couvre-objet. Distance de travail de 10 mm
IS.7920-T
Objectif plan PLPOLi 20x/0.40, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, correction pour lame couvre-objet de 0,17 mm. Distance de travail de 5,1 mm
IS.7940-T
Objectif plan PLPOLi 40x/0.65, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, correction pour lame couvre-objet de 0,17 mm. Distance de travail de 0,54 mm
IS.7960-T
Objectif plan PLPOLi 60x/0.85, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, correction pour lame couvre-objet de 0,17 mm. Distance de travail de 0,14 mm
IS.7900-T
Objectif plan PLPOLi 100x/1.25 à immersion d’huile et corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, correction pour lame couvre-objet de 0,17 mm. Distance de travail de 0,13 mm
IS.7905-R
Objectif plan PLPOLi 5x/0.10, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par réflection, pas de correction pour lame couvre-objet. Distance de travail de 15,5 mm
IS.7910-R
Objectif plan PLPOLi 10x/0.25, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par réflection, pas de correction pour lame couvre-objet. Distance de travail de 10 mm
IS.7920-R
Objectif plan PLPOLi 20x/0.40, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par réflection, pas de correction pour lame couvre-objet. Distance de travail de 5,8 mm
IS.7950-R
Objectif plan PLPOLi 50x/0.75, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par réflection, pas de correction pour lame couvre-objet. Distance de travail de 0,92 mm
IS.7900-R
Objectif plan PLPOLi 100x/0,80, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par réflection, pas de correction pour lame couvre-objet. Distance de travail de 2 mm
IS.9602-R
Analyzer pour éclairage par incidence pour les modèles iScope de polarisation
IS.9604-R
Coin à Quartz pour modèles iScope pour polarisation avec éclairage par incidence
IS.9608-R
Glissière avec filtre de polarisation rotatif à 360° pour modèles iScope pour polarisation avec éclairage par incidence
IS.9610-R
Glissière avec un lame 1/λ rouge 530 nm pour modèles iScope pour polarisation avec éclairage par incidence
IS.9612-R
Glissière avec lame λ/4 pour modèles iScope pour polarisation avec éclairage par incidence
IS.9604
Coin à Quartz pour modèles iScope pour polarisation par tansmission
IS.9608
Glissière avec filtre de polarisation rotatif à 360° pour modèles iScope pour polarisation par tansmission
IS.9610
Glissière avec un lame 1/λ rouge 530 nm pour modèles iScope pour polarisation par tansmission
IS.9612
Glissière avec lame λ/4 pour modèles iScope pour polarisation par tansmission
IS.9626
Filtre d polarisation pour montage sous une tête du iScope
IS.9700
Filtre bleu Ø 45 mm pour placer sur collecteur de l’éclairage
IS.9702
Filtre vert Ø 45 mm pour placer sur collecteur de l’éclairage
IS.9704
Filtre jaune Ø 45 mm pour placer sur collecteur de l’éclairage
IS.9706
Filtre blanc opaque Ø 45 mm pour placer sur collecteur de l’éclairage
IS.9800
Dispositif photo avec un tube de 23,2 mm de diamètre pour la tête ergonomique orientable IS.5700 pour iScope avec optique corrigé à l’infini
IS.9880
Dispositif de Köhler
SL.5500
Module de remplacement NeoLED™ de 3 Watt
AE.3484
Fusible 2A 250 V, 10 pièces
SL.3679
Halogen spare bulb 12 V 50 W
AE.5130
Adaptateur pour appareil photo numérique reflex SLR à capteur APS-C avec objectif 2x pour tube Ø 23 mm. Nécessite bague T2 spécifique
AE.5025
Bague T2 pour appareil photo numérique numérique SLR réflex Nikon
AE.5040
Bague T2 pour appareil photo numérique numérique SLR réflex Canon EOS
PB.5155
Lames porte-objets 76 x 26 mm en verre semi-blanc à bords non coupés. Emballées par 50 pièces
PB.5165
Lamelles de verre couvre-objets 18 x 18 mm, épaisseur 0.13-0.17 mm. Emballés par 100 pièces
PB.5168
Lamelles de verre couvre-objets 22 x 22 mm, épaisseur 0.13-0.17 mm. Emballés par 100 pièces
PB.5255
Huile à immersion, indice de réfraction n = 1,482. Flacon 25 ml
PB.5274
Alcool isopropyl 99%. Flacon 200 ml
PB.5245
Papier de nettoyage optique, 100 feuilles
PB.5275
Kit de nettoyage : liquide de nettoyage, tissu doux, papiers lentilles, pinceau, poire soufflante, bâtonnets ouatés
IS.7904-T
Objectif plan PLPOLi 4x/0.10, corrigé à l’infini. Pour modèle iScope pour polarisation avec éclairage par transmission, pas de correction pour lame couvre-objet. Distance de travail de 15,5 mm
IS.9522
Optional 30 x 40 mm X-Y mechanical stage for polarisation iScope microscopes
IS.9602
Analyzer pour éclairage par incidence pour les modèles iScope de polarisation
IS.9742
110 and 240V ac power supply for polarization attachment iScope
AE.3684
Fusible 500 mA 250 V, 10 pièces
IS.9993
Module de remplacement NeoLED™ de 3 Watt
